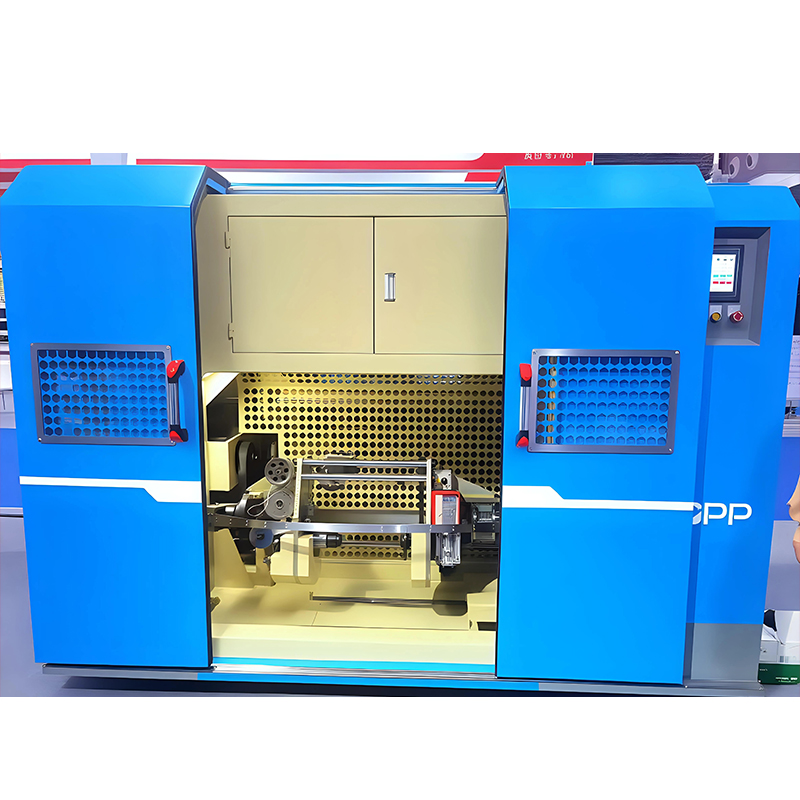

수평/수직형 역연선+쌍연선기

는 수평/수직형 백트위스트 페어 연선기 고급 데이터 케이블 제조에 있어 중추적인 장비입니다. 이 제품은 Cat-5, Cat-5e, Cat-6 및 HDMI 2.1과 같은 정밀 데이터 케이블에 사용되는 절연 코어 와이어의 백 트위스트 페이오프 및 베어 트위스트 쌍 연선을 위해 특별히 설계되었습니다. 이 기계의 핵심은 연선 과정 중 와이어 응력과 손상을 효과적으로 줄이는 시너지 효과가 있는 "먼저 역방향 트위스트, 그 다음 쌍 트위스트" 작동 모드에 있습니다. 이는 전선 쌍의 전기적 성능의 안정성과 일관성을 보장하여 고성능, 저지연 데이터 전송 케이블을 생산하기 위한 기반을 형성합니다.

Jiangsu Newtopp Precision Machinery Co., Ltd.의 케이블 장비 제품 매트릭스의 핵심 구성 요소인 이 Back-Twist pair Stranding Machine은 고정밀 기계 제조 분야에서 10년 이상의 R&D 경험을 통합하여 "정밀성, 효율성 및 신뢰성"이라는 엔지니어링 철학에 대한 당사의 일관된 추구를 반영합니다.

심층적인 기술 원리 분석

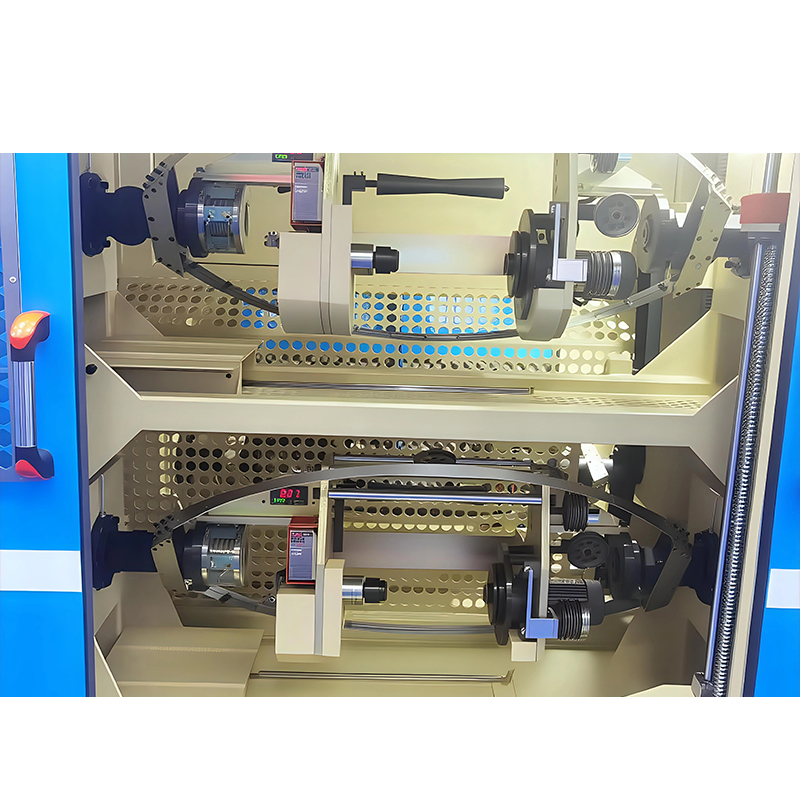

는 equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.

이 프로세스는 절연층에 대한 미세 손상 및 기존 쌍 연선의 토크 축적으로 인한 도체 연신율 변화와 같은 문제를 최소화하여 반사 손실 및 NEXT(Near-End Crosstalk)를 포함한 전선 쌍의 주요 전기 성능 매개변수를 크게 개선합니다.

일반적인 적용 사례

National High-Tech Enterprise의 R&D 역량을 활용하여 Newtopp Precision은 기본 와이어 제조에 대해 앞서 언급한 고급 애플리케이션의 엄격한 요구 사항을 완벽하게 충족하도록 백 트위스트 페어 연선 기계를 설계합니다.

유지보수 및 기술 지원
수평/수직형 백 트위스트 페어 연선 기계가 장기적으로 최적의 정확성과 안정성을 유지하도록 Newtopp은 다음 유지 관리 지침을 준수할 것을 권장합니다.

1. 일일 점검: 공압 구성품 압력, 장력 시스템 반응, 메인 베어링 온도 상승 및 비정상적인 진동을 점검합니다.

2. 정기 유지 관리: 일정에 따라 회전 구성품(예: 역회전 베어링, 연선 보우 베어링)에 지정된 그리스를 보충하고, 광전 센서를 청소하고, 모든 전기 연결을 검사하고 조입니다.

3. 정확도 교정: 전문 장비를 사용하여 역방향 비틀림 각도와 연선 피치를 주기적으로 교정합니다. 본 서비스는 뉴탑의 전문 엔지니어가 제공할 수 있습니다.

Newtopp Precision은 ISO9001 품질 관리 시스템을 통해 제공되는 모든 기계의 품질을 보장합니다. R&D, 제조, 판매를 포괄하는 풀체인 서비스 시스템을 통해 고객에게 설치 및 시운전, 운영자 교육, 평생 기술 지원에 이르기까지 포괄적인 지원을 제공합니다.

자주 묻는 질문(FAQ)

1. Q: 데이터 케이블 쌍을 제조할 때 "역회전" 단계가 필요한 이유는 무엇입니까?
   답: 뒤틀림은 페이오프 과정에서 절연 심선에 축적된 회전 응력을 제거하기 위해 사용됩니다. 역방향 꼬임 없이 직접 쌍 연선을 사용하면 이러한 응력으로 인해 와이어 내부 구조가 미세하게 변형되어 고주파 신호 전송 중 특성 임피던스 및 누화 표시기의 안정성에 심각한 영향을 미칠 수 있습니다. 이로 인해 케이블이 Cat-6/HDMI 2.1과 같은 높은 표준 테스트를 통과하기가 어렵습니다.

2. Q: 일반 쌍연기와 비교하여 Newtopp의 Back-Twist 쌍연선 기계의 구체적인 장점은 무엇입니까?
   답: 는 core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.

3. Q: 수평형과 수직형을 선택할 때 고려해야 할 주요 요소는 무엇입니까?
   답: 는 primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.

4. Q: 장비가 다양한 사양(예: 직경, 꼬임 길이)의 심선 생산을 수용할 수 있습니까?
   답: 그렇습니다. Newtopp의 Back-Twist pair Stranding Machine은 다양한 용도로 사용할 수 있도록 설계되었습니다. 페이오프 스풀을 변경하고, 텐셔너를 조정하고, 터치스크린에서 연선 매개변수(예: 속도, 피치 등)를 수정하여 다양한 와이어 쌍 사양 간에 생산을 신속하게 전환할 수 있습니다. 자세한 작동 매뉴얼과 매개변수 설정 지침을 제공합니다.

5. Q: 장비 제조업체로서 뉴탑은 어떻게 기계의 장기적 안정적인 작동을 보장합니까?
   답: 첫째, 메인 스핀들, 베어링, 서보 시스템과 같은 핵심 부품은 국제적으로 유명한 브랜드에서 공급됩니다. 둘째, 독립적인 R&D 센터와 마감 센터를 보유하고 있어 주요 구조 부품을 자체적으로 정밀 가공하여 기본 품질을 보장합니다. 마지막으로 원격 진단, 예비 부품 공급, 정기적인 후속 조치를 포함한 포괄적인 애프터 서비스 지원을 제공하여 고객의 생산 라인이 지속적이고 효율적으로 운영되도록 보장합니다. 당사의 ISO14001 환경 관리 시스템은 또한 장비 제조 및 서비스에서 환경적 책임을 실천하는 데 전념하고 있습니다.
