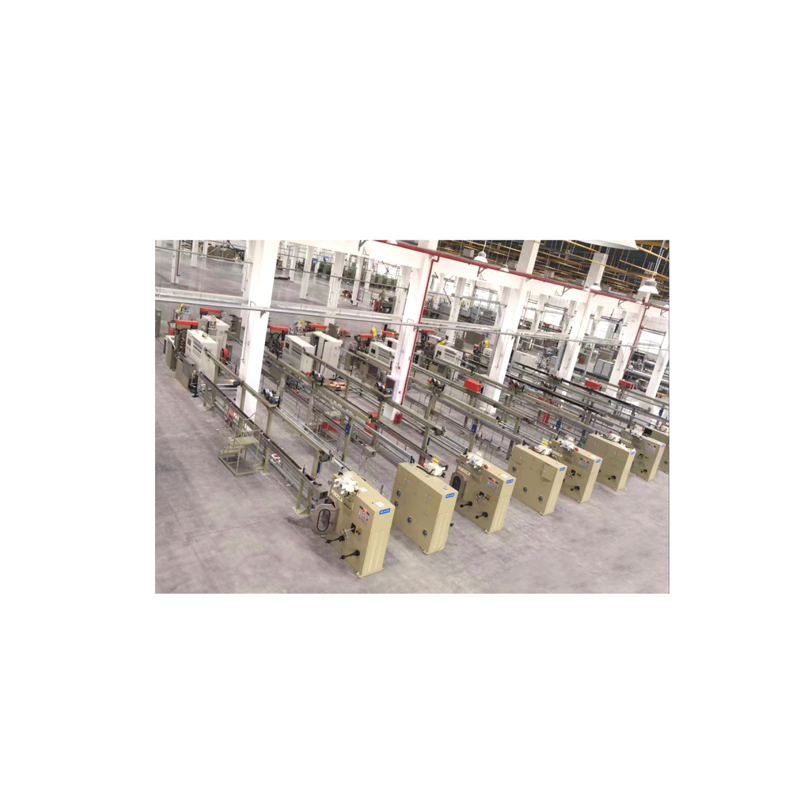

심선 절연 압출 라인 는 고정밀, 고효율 단층 또는 단층 스트라이핑 절연 압출을 실현하도록 설계된 케이블 도체 절연 처리를 위해 Jiangsu Newtopp Precision Machinery Co., Ltd.에서 개발한 핵심 장비 시리즈입니다. 고급 케이블 장비 R&D 및 제조를 전문으로 하는 국가 하이테크 기업인 Newtopp은 10년 이상의 기술 경험을 코어 와이어 절연 압출 라인에 통합하여 ISO9001 품질 관리 시스템 표준을 준수합니다. 이 장비 시리즈는 안정적인 성능과 컴팩트한 구조로 인해 자동차 케이블, 신에너지 케이블, 데이터 전송 케이블 및 기타 분야 제조업체의 주요 선택이 되었으며, 코어 와이어 절연 압출 라인은 고출력, 고정밀도 및 공간 절약이라는 핵심 장점으로 글로벌 시장에서도 두각을 나타내고 있습니다.
1. 심선 절연 압출 라인의 작동 원리
는 Core Wire Insulation Extrusion Line operates based on the principle of "melting-extrusion-forming-cooling-winding", and Newtopp has optimized each link with professional technology:
- 지휘자 공급: 는 cable conductor is stably fed through the pay-off device, and the tension control system independently developed by Newtopp ensures that the conductor remains straight and stress-free during operation, laying the foundation for insulation concentricity.
- 재료 용해 및 운반: 는 extruder screw, designed and optimized by Newtopp’s R&D team, adopts high-wear-resistant materials and a special thread structure. It efficiently conveys, melts and plasticizes insulation materials (such as PE, PVC, Teflon) while avoiding material adhesion and screw chrome peeling.
- 정밀 압출: 는 molten insulation material is extruded onto the conductor surface through a high-precision die. The SCR power control system and imported temperature control table adopted by the equipment realize ±1℃ temperature control precision, ensuring uniform material melting and stable extrusion pressure.
- 성형 및 와인딩: 압출 후 절연 도체는 물 탱크로 냉각되어 절연층을 굳힌 다음 지능형 와이어 직경 감지 시스템(자동 피드백 및 조정 기능 포함)이 실시간으로 외경을 모니터링하고 마지막으로 통합 테이크업 장치가 권선을 완료합니다.
Newtopp의 코어 와이어 절연 압출 라인은 지능형 제어 시스템, 통합 구조 설계 등 독립적인 R&D 센터의 핵심 기술을 통합하여 운영 프로세스를 단순화할 뿐만 아니라 제품 품질의 일관성을 향상시킵니다.
2. 적용사례
여러 고급 케이블 분야에 대한 풍부한 경험을 활용하여 Newtopp의 코어 와이어 절연 압출 라인은 다음과 같은 일반적인 시나리오에 널리 적용되었습니다.
| 적용분야 | 케이블 유형 | 고객 요구 | 장비 성능 우위 |
| 자동차 산업 | 자동차 배선 하니스 도체 | 높은 절연 동심도(≥93%), 고온에서 안정적인 성능 | OD 공차 ±0.005mm, 온도 제어 정밀도 ±1℃, 자동차 전자 장치 신뢰성 요구 사항 충족 |
| 에너지신산업 | EV 충전 케이블 코어 | 높은 출력, 빠른 색상 변경, 환경 보호 준수 | 최적화된 스크류 설계로 기존 장비에 비해 생산 효율성이 30% 향상됩니다. 빠른 색상 변경 기능으로 재료 낭비 감소 |
| 데이터 통신 산업 | Cat5e/Cat6 데이터 케이블 도체 | 줄무늬 절연(신호 식별용), 높은 치수 정확도 | 단일 레이어 스트라이핑 압출을 지원합니다. 지능형 직경 제어로 일관된 신호 전송 성능 보장 |
| 산업 제어 산업 | 로봇식 케이블 코어 | 내마모성 절연층, 컴팩트한 장비 레이아웃 | 비점착성 젤 디자인의 나사는 절연재의 순도를 보장합니다. 통합 구조로 500만 개의 공장 공간 절약 |
는se cases fully verify the adaptability of the Core Wire Insulation Extrusion Line to different application scenarios, and Newtopp’s cooperation with long-term partners (including large enterprises in the cable industry) also proves the equipment’s market recognition.
3. 제품 성능 비교(뉴탑 vs. 기존 장비)
고객이 Core Wire 절연 압출 라인의 장점을 직관적으로 이해할 수 있도록 Newtopp의 실제 테스트 데이터와 고객 피드백을 기반으로 기존 절연 압출 장비와 다음을 비교합니다.
| 성과 지표 | Newtopp 코어 와이어 절연 압출 라인 | 전통적인 절연 압출 장비 | 뉴탑의 장점 |
| 절연 동심도 | ≥93% | 85%-90% | 동심도가 높을수록 신호 감쇠가 줄어들어 고정밀 케이블에 적합합니다. |
| 외경 공차 | ±0.005mm | ±0.01-0.02mm | 보다 정확한 치수 제어, 고급 케이블 품질 표준 충족 |
| 온도 조절 정밀도 | ±1℃ | ±3~5℃ | 안정적인 용융 온도로 균일한 단열재 두께 보장 |
| 장비 전체 길이 | 기존 모델에 비해 ≥5M 감소 | 더 길어짐(별도의 보조 장치와 통합) | 컴팩트한 레이아웃, 공장 공간 절약, 설치 비용 절감 |
| 와이어 속도 및 출력 | 높은 와이어 속도, 30% 더 높은 출력 | 일반 와이어 속도, 제한된 출력 | 생산 효율성 향상, 납품 주기 단축 |
| 색상 변경 효율성 | 빠른 색상 변경, 낮은 재료 낭비 | 긴 색상 변경 시간, 높은 폐기물 | 생산 중단 시간 및 재료비 감소 |
| 운영 난이도 | 지능형 터치스크린 제어, 자동 직경 조정 | 수동 조작, 복잡한 매개변수 설정 | 운영자의 기술 요구 사항을 낮추고 인적 오류를 줄입니다. |
참고: 표의 데이터는 Newtopp의 실험실 테스트 결과 및 타사 감지 보고서에서 파생되었으며 비교 대상은 시장의 주류 전통 장비(저사양 제품이 아님)입니다.
4. 유지관리 가이드
Core Wire Insulation Extrusion Line의 장기적 안정적인 운영을 보장하기 위해 Newtopp은 ISO14001 환경 관리 시스템 요구 사항 및 장비 구조적 특성을 기반으로 전문적인 유지 관리 제안을 제공합니다.
4.1 일일 유지 관리(작동 전/후)
- 온도 센서, 압력 게이지 및 기타 구성 요소가 정상적으로 작동하는지 확인하십시오. SCR 전력 제어 시스템에 비정상적인 가열이 없는지 확인하십시오(Newtopp의 장비는 수명이 더 긴 고품질 수입 센서를 채택합니다).
- 나사와 배럴에 재료 잔여물이 있는지 검사하십시오. 압출 품질에 영향을 미치는 재료 굳어짐을 방지하기 위해 적시에 청소하십시오(스크류의 비점착성 젤 설계로 청소 빈도가 감소됨).
- 테이크업 장치와 가이드 휠의 견고성을 확인하십시오. 작동 중 도체 손상을 방지하려면 장력을 조정하십시오.
4.2 정기점검(3개월/6개월마다)
| 유지보수 주기 | 유지관리 항목 | 작동 요구 사항 | 뉴탑 지원 |
| 3개월 | 스크류 드라이브 시스템의 윤활유 교체 | ISO 인증 윤활유를 사용하여 원활한 작동을 보장합니다. | 오일 종류 추천 및 유지보수 영상 안내 제공 |
| 3개월 | 온도 조절 테이블과 직경 검출기 교정 | Newtopp에서 제공하는 표준 매개변수에 따라 교정 | 교정에 대한 온라인 기술 지원 제공 |
| 6개월 | 다이의 마모 여부를 검사하십시오. 필요한 경우 연마하거나 교체하십시오. | 는 die is made of high-hardness alloy, which can be reused after polishing | 금형 유지관리 도구 및 교체 부품 공급 서비스 제공 |
| 6개월 | 일체형 프레임 구조의 헐거움 여부를 확인하세요. | 토크 요구 사항에 따라 볼트를 조입니다. | 는 equipment frame adopts welding technology from Newtopp’s finishing center, with high structural stability |
4.3 오류 처리 팁
- 비정상적인 온도 제어: 온도 센서가 느슨해졌는지 확인하십시오. 문제가 지속되면 Newtopp 기술팀에 문의하세요.
- 불충분한 동심도: 다이 정렬을 확인하십시오. 조정 방법은 장비 매뉴얼을 참조하거나 뉴탑의 R&D 엔지니어에게 문의하세요.
- 나사 막힘: 즉시 공급을 중단하고 배럴을 가열하여 잔류 물질을 녹인 다음 청소하십시오.
5. 자주 묻는 질문(FAQ)
Q1: 심선 절연 압출 라인에 적합한 도체 유형은 무엇입니까?
A: 이 장비는 직경 0.1mm~2.0mm의 구리 도체, 알루미늄 도체 및 구리 피복 알루미늄 도체와 호환되므로 자동차 케이블, 신에너지 케이블, 데이터 전송 케이블 및 기타 제품의 절연 처리 요구 사항을 충족할 수 있습니다. Newtopp은 케이블 장비 맞춤화에 대한 풍부한 경험을 바탕으로 고객별 도체 사양에 따라 맞춤형 다이 솔루션도 제공할 수 있습니다.
Q2: 장비가 줄무늬 단열 압출을 지원합니까? 단일 레이어 모드와 스트라이프 모드 간을 전환하는 방법은 무엇입니까?
A: 예, 코어 와이어 절연 압출 라인은 단일 레이어 및 단일 레이어 스트라이핑 절연 압출을 모두 지원합니다. 모드 간 전환에는 해당 다이를 교체하고 전용 터치스크린을 통해 재료 공급 매개변수를 조정하기만 하면 됩니다. 장비의 빠른 색상 변경 설계로 모드 전환 시간을 30분 이내에 제어하여 생산 중단 시간을 줄입니다. 이 기능적 디자인은 멀티 타입 케이블의 생산 요구에 대한 Newtopp의 심층 연구에서 파생되었습니다.
Q3: 통합 구조는 기존 장비에 비해 얼마나 많은 공간을 절약할 수 있습니까?
A: 전통적인 심선 절연 압출 시스템은 어큐뮬레이터, 캡스턴, 테이크업, 미터 카운터 및 기타 보조 장치의 별도 배열이 필요하며 전체 길이는 약 12-15M입니다. 뉴탑의 코어 와이어 절연 압출 라인은 모든 보조 기능을 하나의 구조로 통합하여 전체 길이를 5M 이상(실제 길이는 7~10M) 줄여 공장의 수평 설치 공간을 크게 절약합니다. 이러한 구조 최적화는 뉴탑 공간 절약형 장비 연구개발 센터의 핵심 기술 성과 중 하나입니다.
Q4: 압출 라인에 있는 나사의 수명은 얼마나 됩니까? 내구성을 보장하는 방법은 무엇입니까?
A: 코어 와이어 절연 압출 라인의 나사는 내마모성이 높은 합금강으로 만들어졌으며 특수 열처리 공정을 거치며 정상적인 사용 시 서비스 수명은 30,000시간 이상입니다. 뉴탑은 엄격한 원료 선정과 마무리 센터의 정밀 가공을 통해 스크류의 내구성을 보장합니다. 동시에 정기적인 나사 검사 및 유지 관리 지침을 제공하여 고객이 서비스 수명을 연장할 수 있도록 돕습니다.
