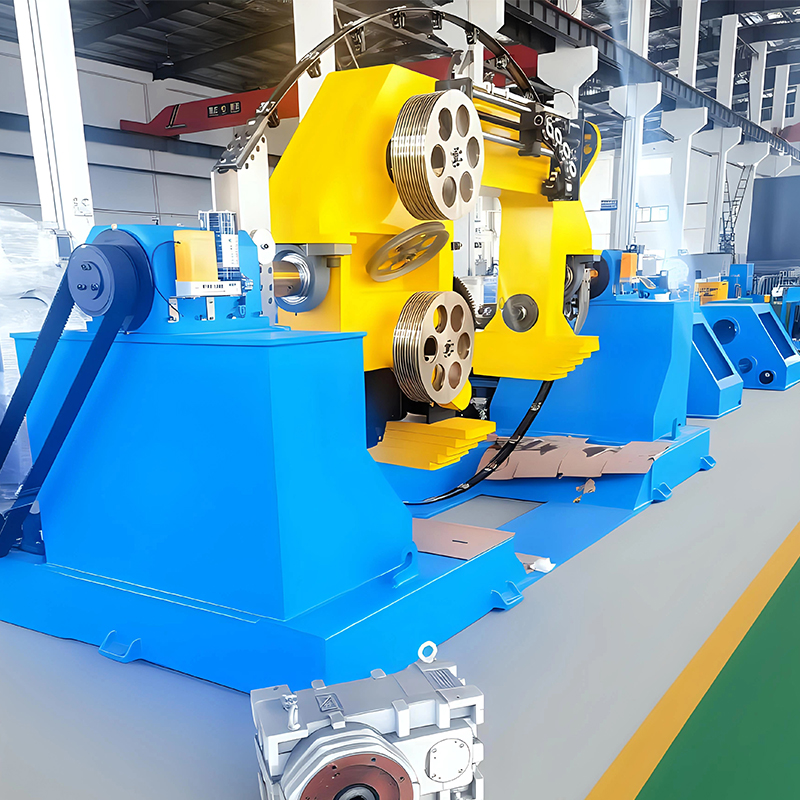

는 1250 더블 보우 좌초 기계 다중 단일 와이어(예: 구리/알루미늄 도체 또는 광섬유 장치)의 효율적이고 균일하며 고정밀 나선형 연선을 위해 특별히 설계된 케이블 제조 산업의 중요한 장비입니다. 그 핵심은 고속 작동 중에 각 와이어의 균형 잡힌 장력과 정확한 꼬임 길이를 보장함으로써 안정적인 구조와 우수한 전기적 성능을 갖춘 케이블 코어를 생산하는 독특한 기계 구조에 있습니다. Jiangsu Newtopp Precision Machinery Co., Ltd.의 주력 제품 중 하나인 1250 더블 보우 좌초 기계은 고급 케이블 장비 분야에서 회사의 심오한 기술 전문성과 제조 장인 정신을 구현합니다.
핵심 설계 원리 및 기술 하이라이트
1. 더블보우 페이오프 시스템
이것이 모델 이름의 유래이자 기존 연선 기계에 비해 핵심적인 장점입니다. 두 개의 대칭형 활 모양 크래들은 정밀한 동기 제어를 통해 다음과 같은 주요 성능을 달성합니다.
| 전통적 싱글 보우/비보우 스트랜더 | 1250 더블 보우 좌초 기계 |
| 와이어 장력이 고르지 않아 연선 진원도에 영향을 미칠 수 있습니다. | 더블 보우 동기 보상은 모든 와이어에 걸쳐 매우 일관된 장력을 보장하여 틈 없이 촘촘하게 연선을 만듭니다. |
| 고속 작동 중 관성이 높으면 진동 및 와이어 파손이 발생할 수 있습니다. | 탁월한 동적 균형으로 원활한 작동이 보장되고 진동 및 와이어 응력이 크게 감소하여 고속 연속 생산에 적합합니다. |
| 보빈 교체 또는 문제 해결을 위한 긴 가동 중지 시간. | 인체공학적 설계로 작동 및 유지보수가 용이해지며, 예상치 못한 가동 중단 시간이 줄어들고 전반적인 생산 효율성이 향상됩니다. |
2. 효율적인 연선 및 정밀한 제어
-
고용량: 최대 1250개 이상의 단위(와이어 직경에 따라 다름)를 연선하도록 설계되어 단면적이 큰 다중 코어 케이블에 대한 케이블 코어 제조 요구 사항을 충족합니다.
-
정확한 레이 길이: 고급 기계식 변속기 또는 서보 제어 시스템을 활용하여 안정적이고 조정 가능하며 반복성이 높은 레이 길이를 제공하고 다양한 케이블 표준(예: UL, CE, VDE)을 완벽하게 준수합니다.
-
고속: 최적화된 이중 활 설계는 회전 질량을 줄여 품질을 유지하면서 기계적 속도를 높여 출력을 높입니다.
국가 하이테크 기업인 Newtopp의 R&D 팀은 케이지 및 관형 스트랜더에 대한 수년간의 경험을 더블 보우 디자인에 통합하여 고속 스트랜더의 효율성과 케이지 스트랜더의 정밀한 장력 제어를 결합했습니다.
주요 응용 분야
는 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:
-
데이터 통신 케이블: Cat5e, Cat6, Cat7 등을 위한 쌍 꼬임 또는 코어 연선
-
전원 케이블: 저전압 및 중전압 전원 케이블용 도체 연선.
-
특수 케이블: 로봇 케이블, 자동차 배선 하니스, 신에너지(광전지, 충전 파일) 케이블 및 산업용 버스 케이블을 위한 정밀 연선.
-
기타 전선 재료: 전화 코드, 오디오 케이블 및 다양한 금속 재료의 연선.
Newtopp은 데이터 케이블, 산업용 케이블 및 로봇 케이블을 위한 완전한 생산 라인 장비를 제공한 경험을 활용하여 1250 Double Bow Stranding Machine이 업스트림 및 다운스트림 장비(예: Newtopp의 압출기 및 테이핑 기계)와 완벽한 시너지 효과를 발휘하여 매우 효율적인 생산 라인을 형성하도록 보장합니다.
장비 선택 및 유지 관리 가이드
1. 선택 참조를 위한 주요 매개변수
| 매개변수 | 설명 및 고려 사항 |
| 적용 가능한 선경 범위 | 연선할 단선의 직경 범위를 확인하여 기계 호환성을 보장합니다. |
| 최대. 좌초 단위 수 | 제품의 최대 코어 수 요구 사항(예: 1250 유형)을 기준으로 선택하세요. |
| 누워 길이 범위 | 모든 제품 사양에 대한 꼬임 길이 요구 사항을 충족하는지 확인하십시오. |
| 최대. 스핀들 속도 | 생산 효율성에 직접적인 영향을 미칩니다. 기계 안정성과 균형을 이룹니다. |
| 지불 보빈 크기 | 추가 투자를 최소화하려면 기존 툴링과 재료 사양을 일치시키세요. |
| 장력 조절 방법 | 기계적 마찰, 자분 브레이크 또는 서보 모터; 정밀도와 비용이 다릅니다. |
2. 정기 유지 관리의 핵심 사항
-
정기 윤활: 기어박스 및 베어링과 같은 움직이는 부품은 설명서에 따라 엄격하게 윤활하십시오.
-
청소: 정확도 손실을 방지하기 위해 기계 내부의 금속 칩과 먼지를 즉시 제거하십시오.
-
장력 시스템 검사: 장력 제어 메커니즘을 정기적으로 교정하고 검사하여 응답성이 뛰어나고 정확한 성능을 보장합니다.
-
기계적 고정 점검: 모든 연결 지점, 특히 고속 회전 부품에서 볼트가 느슨해졌는지 점검하십시오.
-
전기 시스템 점검: 센서, 브레이크, PLC 및 기타 전기 구성 요소의 작동 상태를 검사합니다.
Jiangsu Newtopp Precision Machinery Co., Ltd.는 고품질 1250 Double Bow Stranding Machines를 제공할 뿐만 아니라 포괄적인 운영자 교육, 자세한 유지 관리 매뉴얼 및 장기 예비 부품 지원을 제공하여 장비가 수명 주기 동안 최적의 성능을 유지할 수 있도록 보장합니다.
자주 묻는 질문(FAQ)
Q1: 더블 보우 스트랜더, 튜블러 스트랜더, 케이지 스트랜더의 주요 차이점은 무엇입니까?
A1: 는 core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.
Q2: 연선의 과도한 내부 비틀림 응력이나 스프링백을 방지하는 방법은 무엇입니까?
A2: 이것이 바로 1250 Double Bow Stranding Machine의 핵심입니다. 이중 활의 대칭 설계와 정밀한 동기화 시스템은 수렴 지점에서 모든 와이어에 대해 거의 동일한 장력을 보장합니다. 뉴탑의 설계는 가이드휠 궤적과 테이크업 각도를 최적화하여 불필요한 굽힘 응력을 최소화하여 불균일한 장력이나 과도한 변형으로 인한 내부 응력 축적 및 제품 스프링백을 근본적으로 방지합니다.
Q3: 귀사의 장비는 기존 생산 라인과의 호환성을 어떻게 보장합니까?
A3: R&D, 설계, 제조를 포괄하는 전체 체인 공급업체인 Jiangsu Newtopp Precision Machinery Co., Ltd.는 생산 라인 시너지의 중요성을 깊이 이해하고 있습니다. 우리는 유연한 인터페이스 맞춤화(전기 신호, 기계적 치수, 속도 매칭 등)를 제공하여 1250 Double Bow Stranding Machine이 고객의 기존 생산 라인이나 다른 Newtopp 장비(예: 압출기, 테이핑 기계)로 구성된 새로운 라인에 원활하게 통합되어 지능적이고 지속적인 생산이 가능하도록 보장합니다.
Q4: 주요 구성 요소의 수명은 얼마나 되며, 교체가 용이합니까?
A4: Newtopp은 고품질 베어링, 기어 및 전기 부품 사용을 고집합니다. 주요 기계 부품은 강화되고 정밀 가공되어 긴 수명을 보장합니다. 한편, 장비는 간단한 교체를 위해 마모 부품과 유지 관리 지점에 쉽게 접근할 수 있는 모듈형 설계를 특징으로 합니다. Kunshan과 같은 회사의 기지는 순정 예비 부품과 기술 지원의 신속한 공급을 보장합니다.
