산업용 유연케이블(로봇암라인, 드래그체인라인)

압출 공정

권장사항: 60mm 25mm 코어 와이어 압출기

조립과정

1. 단일 트위스트 권장: 1000mm 캔틸레버 단일 비틀림

2. 케이블 연결 권장: 400mm-500mm 케이지 좌초 기계

외피 압출 공정

권장사항: 70mm 외피 압출기

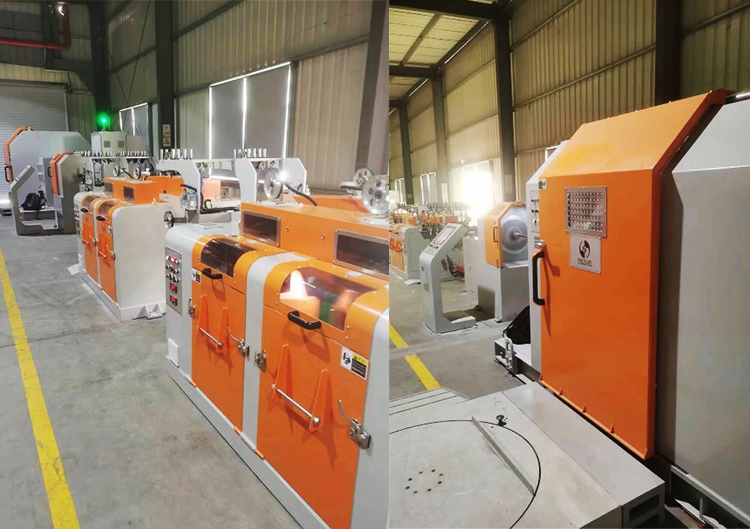

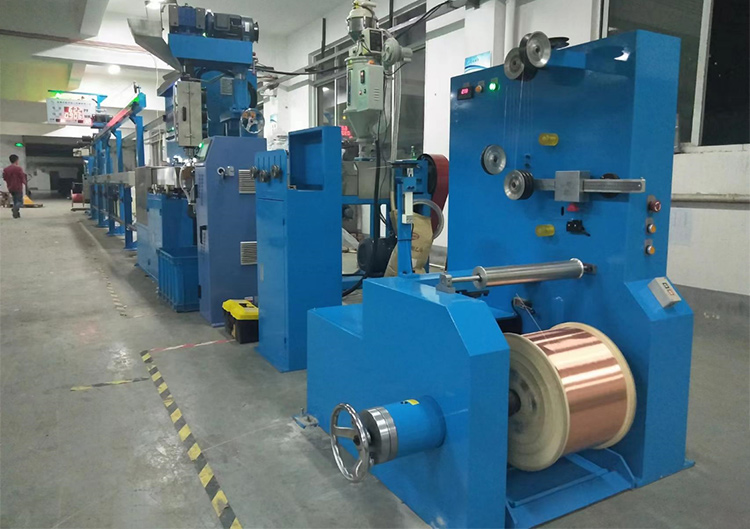

산업용 라인 - 압출 공정

신청:

단층 도체 절연 스트립 절연의 고속 압출에 적합합니다.

특징:

1. 광범위한 적용 범위
2. 높은 생산 능력
3. 고품질
4. 안정적인 온도 조절
5. 쉬운 조작
6. 작은 설치 공간

1000mm 캔틸레버 좌초 공정

신청:

산업용 케이블(드래그 체인 라인, 로봇 케이블 등), 데이터 케이블, 전력 케이블의 다연선에 적합합니다.

특징:

1. 광범위한 적용 범위
2. 높은 처리량
3. 안정된 장력
4. 정확한 연선 피치

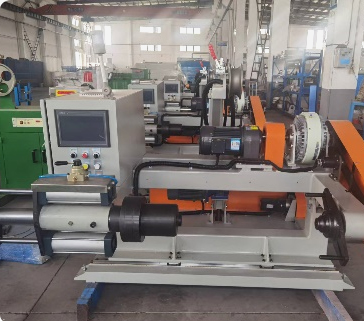

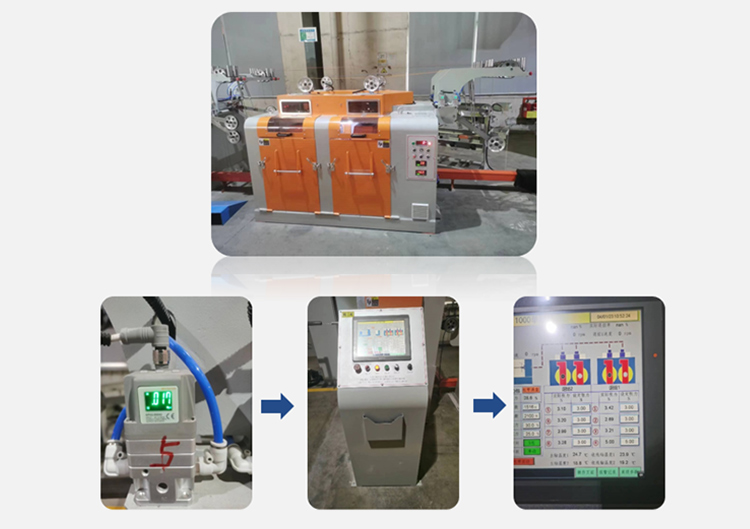

캔틸레버 윈치 풀기 및 페이오프 프레임

주요 기술:

✔ 고효율, 풀기 속도 500rpm.
✔ 전원 풀기 및 보상.
✔ 비례 밸브 장력 조정, 산업용 제어판 제어 및 쉬운 작동.

400mm-500mm 케이지 권취기(복합 공정)

신청:

요구사항이 높은 특수 표준 산업용 케이블을 묶음으로 처리하는 데 적합합니다.

특징:

1. 활성 와이어 공급, 실시간 장력 모듈 모니터링 및 폐쇄 루프 피드백 제어.
2. 전자 피치, 무한 조정 가능, 정확한 피치.
3. 파워 아이피스는 본체 작동과 동기화되어 마찰을 줄입니다.
4. 샤프트형 권선으로 안정적인 배선 성능을 보장합니다.
5. 지능형 제어, 경보 종료.
6. 설치가 쉽고 기초가 필요하지 않습니다.

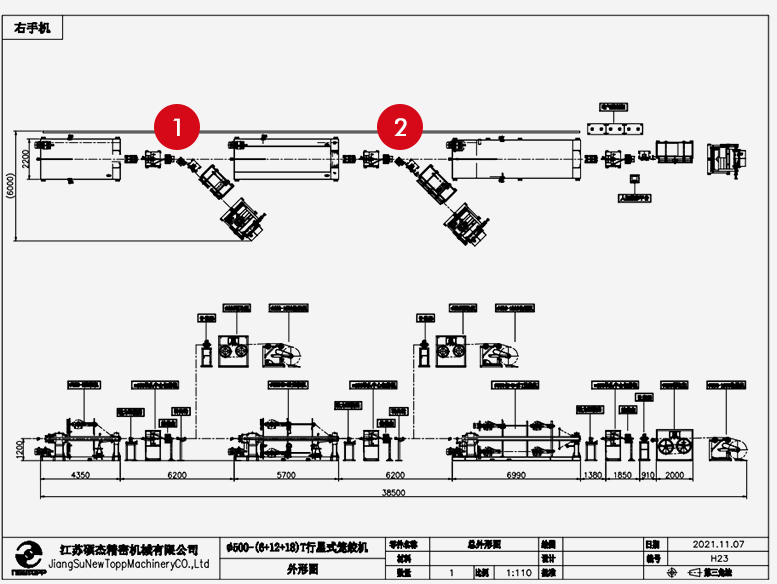

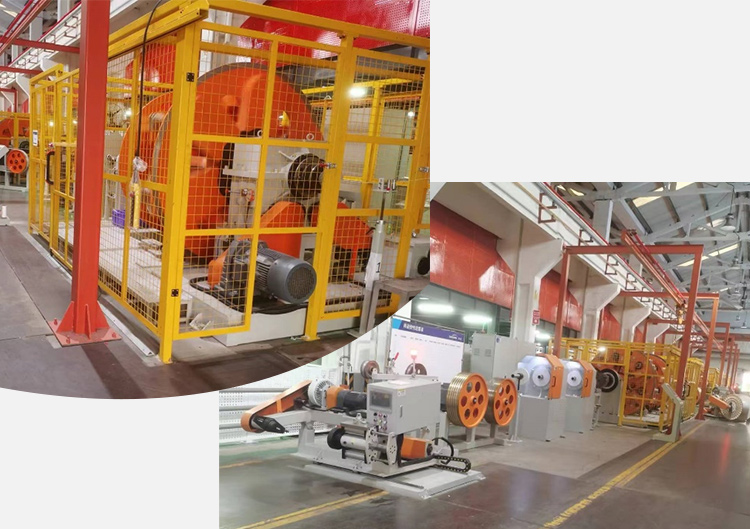

케이지 윈들러스 - 디자인 도면

특징:

모드 1 : 1 6 12 18, 36헤드 통합운전

모드 2 : 6개 헤드, 12개 헤드, 18개 헤드, 3개의 독립적인 케이지 윈들러스가 작동 가능합니다.

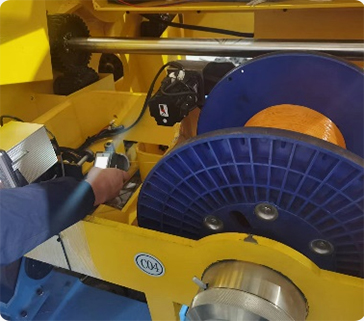

풀기

2kW 서보 모터를 사용하여 능동적 풀림을 위해 와이어 릴을 구동합니다. 지능형 장력 모듈
실시간으로 장력을 모니터링하여 지속적으로 균형을 유지하는 폐쇄 루프 시스템을 가능하게 합니다.
안정된 긴장감.

와이어 컬렉션

별도의 PLC와 산업용 제어반을 갖춘 스풀형 전력인출 시스템을 사용합니다.
독립적으로 작동하거나 본체와 연동하여 작동할 수 있어 편리한 작동이 가능합니다.
서보 모터가 와이어 릴의 좌우 움직임을 제어하여 정밀한 조정이 가능합니다.
릴 간격과 너비.

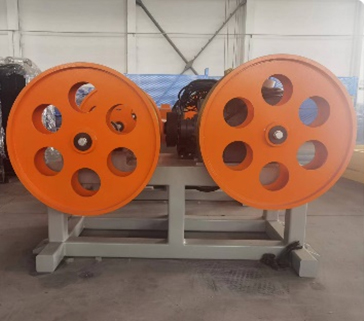

테이크업

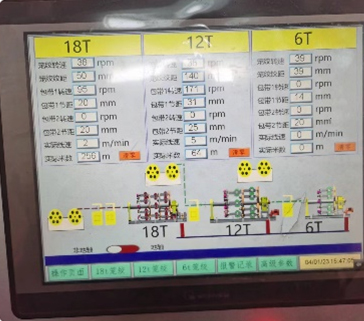

터치스크린을 통해 직접 디지털 설정이 가능한 이중 휠 테이크업이 사용됩니다. 스트랜드 피치는 무제한입니다.
동기 벨트 풀리와 함께 5KW 기어드 i모터 및 주파수 변환기 제어는 절대적으로 보장합니다.
권취속도와 케이지 권취기의 제어로 정확하고 안정적인 스트랜드 피치 구현
방향 위치.

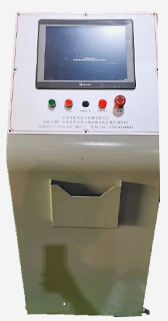

조작 패널

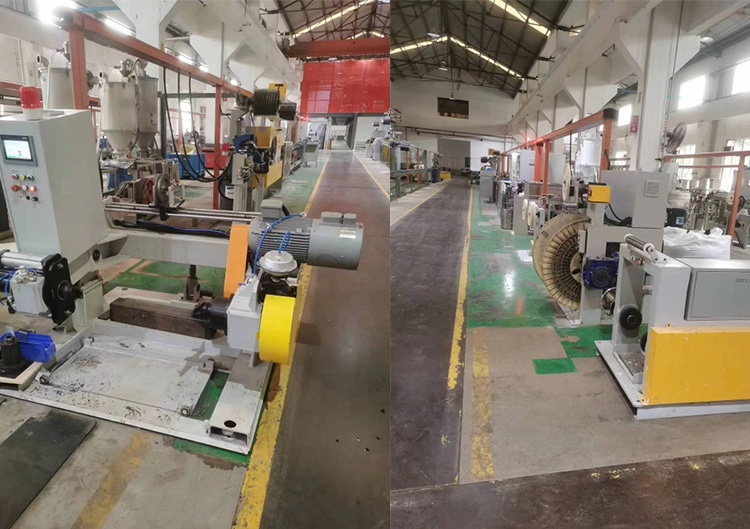

외부 피복 압출 공정:

권장사항:

70mm 외피 압출기

신청:

산업용 케이블, 데이터 케이블 등의 외피 압출에 적합합니다.
통신케이블, 고주파케이블 등
