는 유성 좌초/쌍 연선 기계 고성능, 복합 정밀 케이블 제조의 핵심 장비입니다. 이는 전기적 성능, 기계적 강도, 유연성 및 일관성에 대해 매우 높은 기준을 요구하는 특수 케이블 생산을 위해 특별히 설계되었습니다. 이 장비는 정밀 조정 모션 원리에 따라 작동하여 다중 코어가 중심 축을 중심으로 정확하고 동기적으로 회전하고 이동할 수 있도록 하며, 천상의 궤도 모션을 모방하여 연선 과정에서 최적의 기하학적 대칭과 구조적 안정성을 보장합니다. 유성연선기는 고속 연선 시 심선 내부 잔류응력을 효과적으로 제어하여 선재 본래의 물성을 보존하며, 통합 연속 공정을 통해 이중 차폐/보호 포장과 함께 연선을 완성하여 생산 효율성과 제품 균일성을 대폭 향상시킵니다.
핵심 기술 원칙
유성 모션 아키텍처: 고유한 유성 기어 전송 시스템을 활용하여 여러 페이오프 장치가 자체 회전과 함께 중앙 테이크업 축을 중심으로 복합 회전을 수행할 수 있도록 하여 정밀한 레이 길이 제어 및 장력 균형을 달성합니다.
응력 최적화 메커니즘: 역 토크 보상 기술을 사용하여 연선 중 비틀림 응력에 적극적으로 대응하고 와이어 스프링백 경향을 최소화하여 완성된 케이블의 치수 안정성과 장기적인 서비스 신뢰성을 보장합니다.
통합 프로세스 모듈: 연선, 차폐 포장(포일 브레이드) 및 테이핑 프로세스를 단일 연속 흐름으로 결합하여 프로세스 전환으로 인한 품질 변동을 제거하고 케이블 코어에 대한 차폐 레이어의 긴밀한 접착과 균일한 밀도를 보장합니다.
일반적인 응용 분야
고속 데이터 전송 케이블: USB 3.1, Thunderbolt, QSFP 및 기타 고속 상호 연결 표준을 준수하는 데이터 케이블을 생산하여 신호 무결성과 낮은 누화를 보장합니다.
특수 의료 기기 케이블: 의료 진단 장비용 멀티 코어 케이블을 제조하여 생체 적합성 요구 사항을 충족하는 동시에 복잡한 의료 환경에서 높은 신뢰성을 보장합니다.
동적 애플리케이션 케이블: 케이블 캐리어 시스템 및 로봇 조인트 케이블용으로 특별히 설계되어 탁월한 굽힘 피로 저항성과 기계적 응력 내성을 제공합니다.
신에너지 고전류 케이블: 전기 자동차 충전소 및 에너지 저장 시스템용 고전류 케이블을 생산하여 고온 환경에서 전기 안전 및 내구성 요구 사항을 충족합니다.
특수 복합 구조 케이블: 높은 코어 수, 특수 모양의 도체, 복합 차폐(이중 레이어 호일 편조) 등 복잡한 구조를 처리하여 공정 제어 가능성과 제품 일관성을 보장합니다.
장비 유형 비교
| 장비 유형 | 작동 원리 | 적합한 케이블 구조 | 최대 코어 수 | 좌초 속도 | 적용특성 |

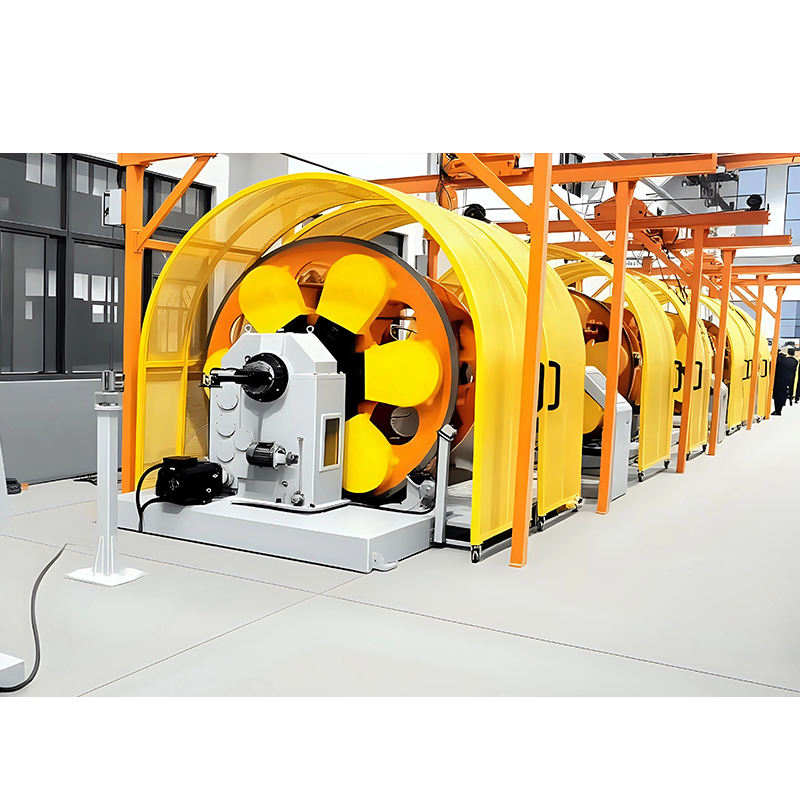

| 케이지 행성의 스트랜더 | 유성 기어 구동, 전체 회전 | 전원 케이블, 제어 케이블 | 7-61 코어 | 중-고속 | 견고한 구조로 단면이 큰 연선에 적합 |
| 관형 스트랜더 | 튜브 회전, 고정 보상 | 통신케이블, 데이터케이블 | 1-30 코어 | 고속 | 컴팩트한 설치 공간, 손쉬운 게이지 전환 |
| 고속 스트랜더 | 단일 트위스트 원리, 활 회전 | 전자전선, 자동차전선 | 1-7 코어 | 초고속 | 높은 생산 효율성, 가는 선재에 적합 |
| 백 트위스트 페어 트위스터 | 활성 백 트위스트, 동기식 추적 | 고속 쌍 케이블, 차동 쌍 | 2코어 | 고속 | 완전한 트위스트 반전, 우수한 신호 전송 성능 |
전문 유지보수 가이드
정기 유지 관리 사항:
-
유성 기어박스 오일 레벨과 오염을 정기적으로 점검하십시오. 500시간 작동마다 샘플 테스트를 권장합니다.
-
장력 제어 시스템 교정은 매월 수행되어야 하며 보상 단위 전체의 장력 오류가 <±5%인지 확인해야 합니다.
-
와이어 표면 긁힘을 방지하기 위해 시브 및 가이드 풀리를 매주 청소하고 마모 검사합니다.
중요 구성요소 수명주기 관리:
-
유성 기어 세트: 15,000 작동 시간마다 전문적인 검사를 권장합니다.
-
스핀들 베어링: 10,000시간마다 간격을 확인하십시오. 24,000시간에 교체할 예정입니다.
-
서보 드라이브: 5년마다 종합적인 성능 테스트 및 펌웨어 업그레이드가 이루어집니다.
정밀한 보존 조치:
-
레이저 측정 장비를 사용하여 연선 길이 정확도를 분기별로 검증합니다.
-
고속 작동 중 진동을 줄이기 위해 전체 기계에 대한 반기별 동적 밸런싱 수정.
-
모든 움직이는 부품의 피팅 간격과 정렬을 확인하기 위한 연간 정밀 검사입니다.
자주 묻는 기술 질문
Q1: 유성 좌초 기계와 기존 좌초 장비의 주요 차이점은 무엇입니까?
답: 는 Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: 적절한 유형의 좌초 장비를 선택하는 방법은 무엇입니까?
답: 는 selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
Q3: 장비 생산능력은 어떻게 평가되나요?
답: 실제 용량은 코어 수, 연선 꼬임 길이, 와이어 직경과 같은 요소에 따라 달라집니다. 예를 들어, 7코어 18AWG 케이블을 생산하는 Newtopp Precision NP-500 유성 연선 기계를 사용하면 최대 속도는 60m/min에 도달할 수 있으며 이론상 24시간 용량은 약 86,400m입니다.
Q4: 장비 업그레이드 및 확장 기능은 무엇입니까?
답: 현대식 유성 좌초 기계는 모듈식 설계를 특징으로 하며 지불 장치 추가, 인라인 검사 모듈 통합 또는 제어 시스템 업그레이드를 통해 기능 확장이 가능합니다. Newtopp Precision 장비는 기본 구성에서 완전 자동화된 지능형 생산 라인으로의 업그레이드를 지원합니다.
