옳은 선택 와이어 좌초 기계 시설에서 생산되는 모든 연선의 품질, 유연성 및 전류 운반 용량을 결정합니다. 에이 와이어 좌초 기계 개별 금속 와이어를 함께 꼬아 균일한 묶음으로 만들고 이중 꼬임 번처, 유성 연선 또는 견고한 케이지 연선 등 최적의 기계 유형을 선택하면 생산 속도, 불량률 및 장기 운영 비용에 직접적인 영향을 미칩니다. 이 가이드는 이러한 기계의 작동 방식에 대한 증거 기반의 시각을 제공하고, 주요 유형을 성능 데이터와 비교하며, 케이블 제조업체와 전기 엔지니어가 직면한 가장 시급한 질문에 답합니다.

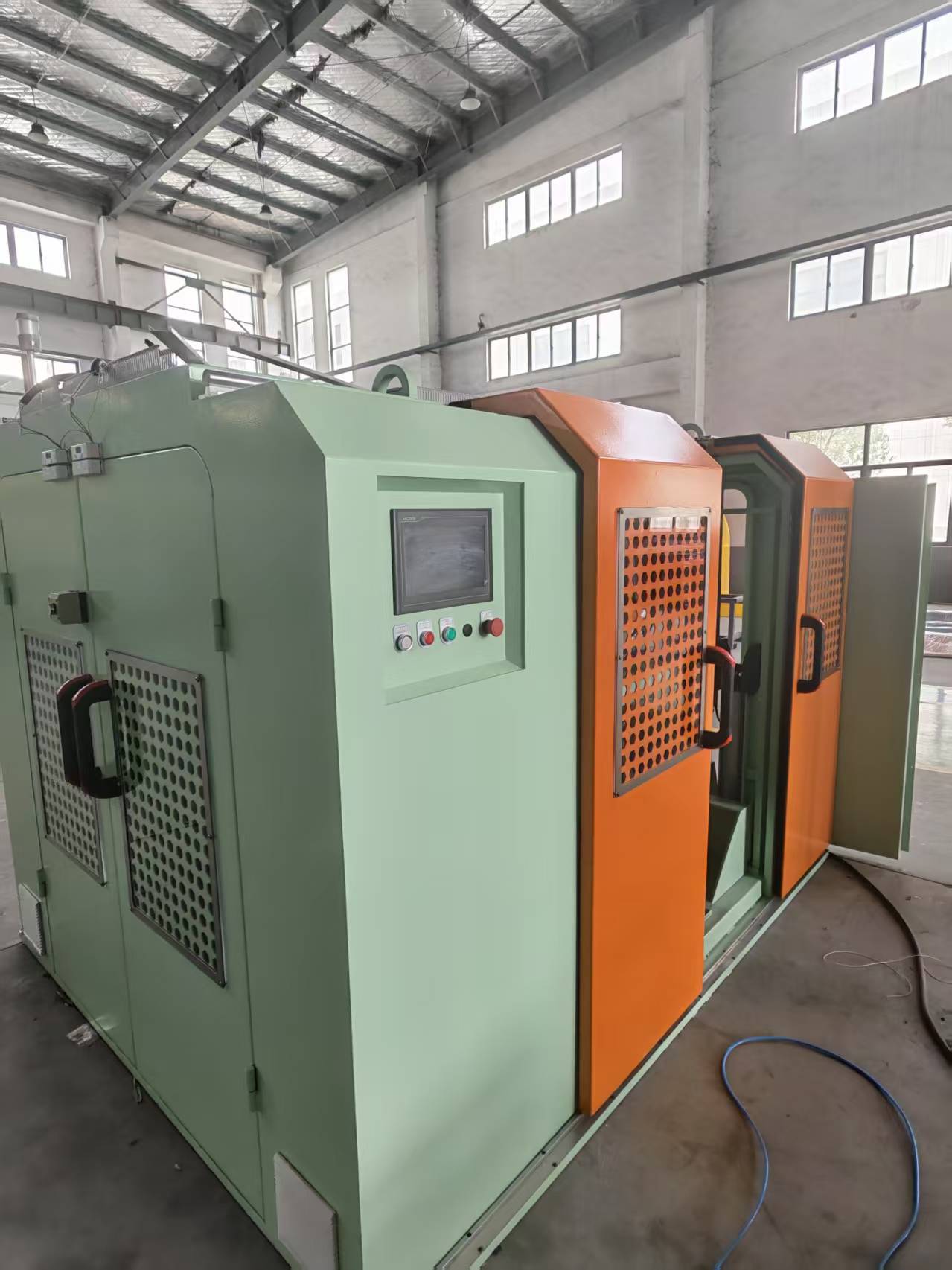

와이어 좌초 기계란 무엇입니까?
전선 연선 기계는 여러 개의 단일 전선을 우수한 기계적 및 전기적 특성을 지닌 응집력 있는 연선 도체로 통합하는 장비의 핵심 부품입니다. 단선 도체와 달리 연선 도체는 훨씬 더 높은 유연성과 피로 파괴에 대한 저항성을 제공합니다. 이것이 바로 IEC 60228과 같은 국제 표준이 도체를 연선 등급에 따라 분류하는 이유입니다. 기계는 페이오프 스풀에서 개별 와이어를 공급하고 레이 플레이트 또는 노즈콘을 통해 정렬한 다음 제어된 비틀림을 적용하여 중앙 코어 주위에 나선형으로 감긴 가닥의 레이어를 형성합니다.
현대 와이어 좌초 기계s 0.05mm²(초극세 의료 케이블용)부터 1000mm² 이상(송전선용)까지 도체 단면적을 처리합니다. 2025년 CRU 그룹이 발표한 데이터에 따르면 연선 구리 및 알루미늄 도체의 세계 시장은 전기 자동차와 재생 에너지 확대에 힘입어 연간 3.2% 성장하고 있습니다. 이러한 성장으로 인해 제조업체는 보다 빠르고 정확한 기술을 채택하게 되었습니다. 와이어 좌초 기계s 분당 200미터를 초과하는 라인 속도에서 ±1% 이내의 꼬임 길이 공차를 유지할 수 있습니다.

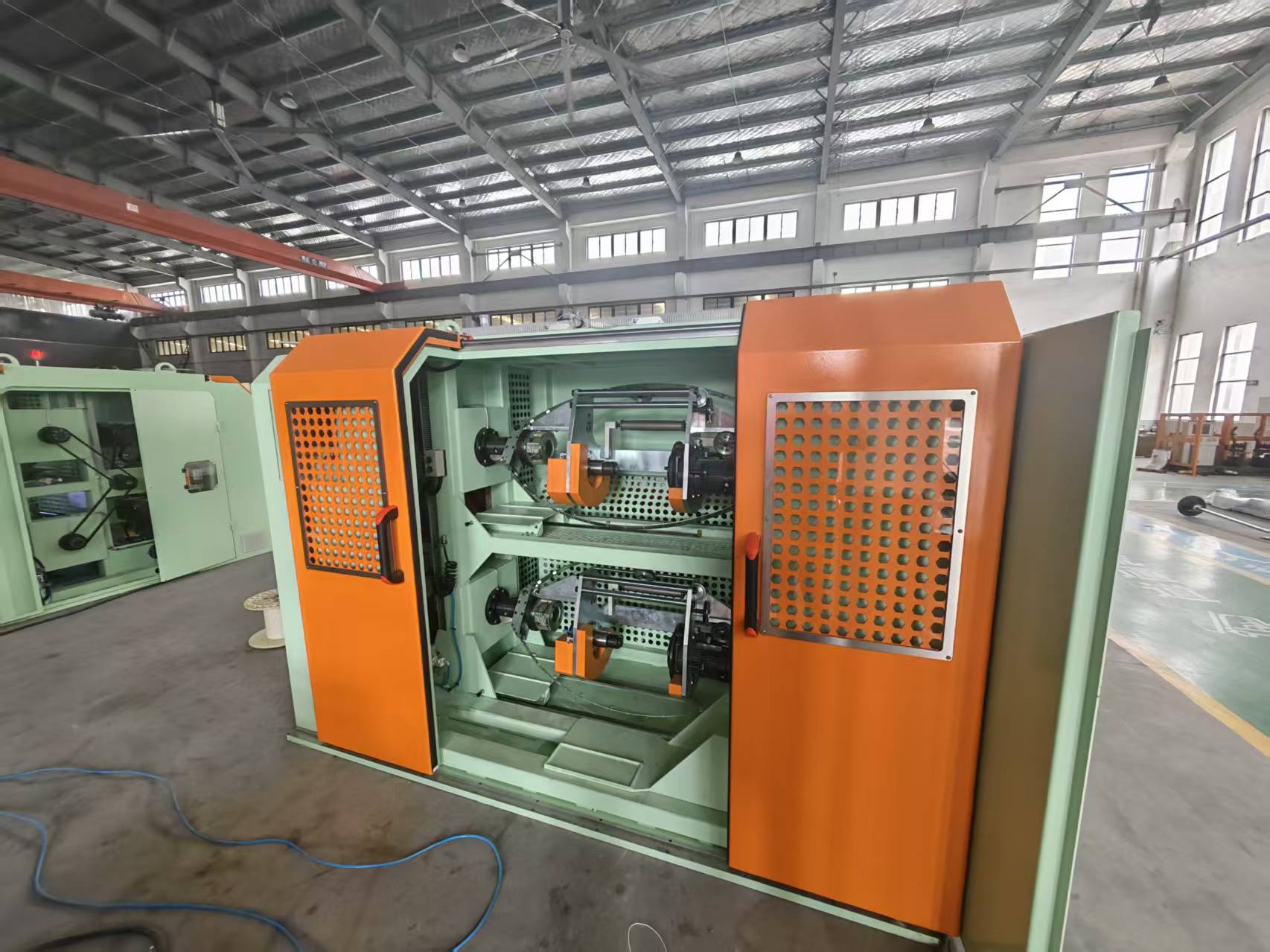

와이어 연선 기계의 작동 방식
와이어 연선 기계의 기본 작동 원리는 조립된 스트랜드를 정밀하게 제어된 속도로 닫는 다이를 통해 당기면서 세로 축을 중심으로 일련의 와이어 운반 요소를 회전시키는 것입니다. 회전 속도(분당 비틀림)와 선형 감김 속도 사이의 비율이 꼬임 길이를 정의합니다. 이는 한 가닥이 코어 주위에 360도 나선을 완성하는 데 필요한 거리입니다. 레이 길이가 짧을수록 유연성은 높아지지만 저항은 약간 더 높아지는 반면, 레이 길이가 길수록 전도성과 인장 강도가 최대화됩니다.
디자인에 따라 와이어 좌초 기계 , 비틀림 동작은 회전 활(이중 꼬임 기계), 회전 케이지(강성 연선의 경우) 또는 개별 회전 보빈(유성 연선의 경우)에 의해 부여될 수 있습니다. 모든 유형은 공통 요구 사항을 공유합니다. 개별 와이어는 엉킴을 방지하고 일관된 스트랜드 형상을 보장하기 위해 제어된 백텐션을 유지해야 합니다. 전체 프로세스는 모터 속도와 장력을 실시간으로 조정하는 프로그래밍 가능 논리 컨트롤러(PLC)에 의해 모니터링됩니다. 업계 데이터에 따르면 디지털 장력 제어는 순수한 기계 시스템에 비해 와이어 파손으로 인한 불량품을 최대 45%까지 줄일 수 있습니다.

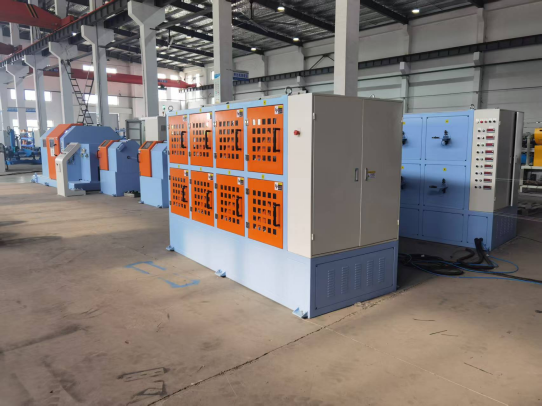

와이어 연선 기계의 주요 유형: 자세한 비교
모든 생산 시나리오에 적합한 단일 와이어 연선 기계 설계는 없습니다. 각 기계 유형은 특정 도체 크기 범위, 생산량 및 꼬임 길이 정밀도 요구 사항을 목표로 합니다. 아래 표에서는 널리 사용되는 5가지 구성을 비교하여 직접 데이터 기반 평가를 가능하게 합니다.
| 기계 유형 | 비틀림 방법 | 도체 범위(mm²) | 최대 라인 속도(m/min) | 일반적인 꼬임 길이 정밀도 | 기본 애플리케이션 |
|---|---|---|---|---|---|
| 더블 트위스트 번처 | 회전 활, 회전당 2회 비틀림 | 0.05 – 16 | 최대 300 | ±2% | 자동차 와이어, 유연한 코드 |
| 행성의 스트랜더 | 개별 보빈 회전, 와이어 축에 비틀림 없음 | 10 – 630 | 최대 80 | ±0.5% | 전원 케이블, 압축 도체 |
| 견고한 케이지 스트랜더 | 고정 케이지가 하나의 단위로 회전함 | 16 – 1200 | 최대 60 | ±1% | 가공송전선로 |
| 싱글 트위스트 스트랜더 | 테이크업 회전당 트위스트 1회 | 0.5 – 50 | 최대 150 | ±1.5% | 제어 케이블, 중전압 |
| 관형 스트랜더 | 와이어가 회전하는 튜브를 통과합니다. | 0.2 – 95 | 최대 200 | ±1% | 계측 케이블, 차폐선 |

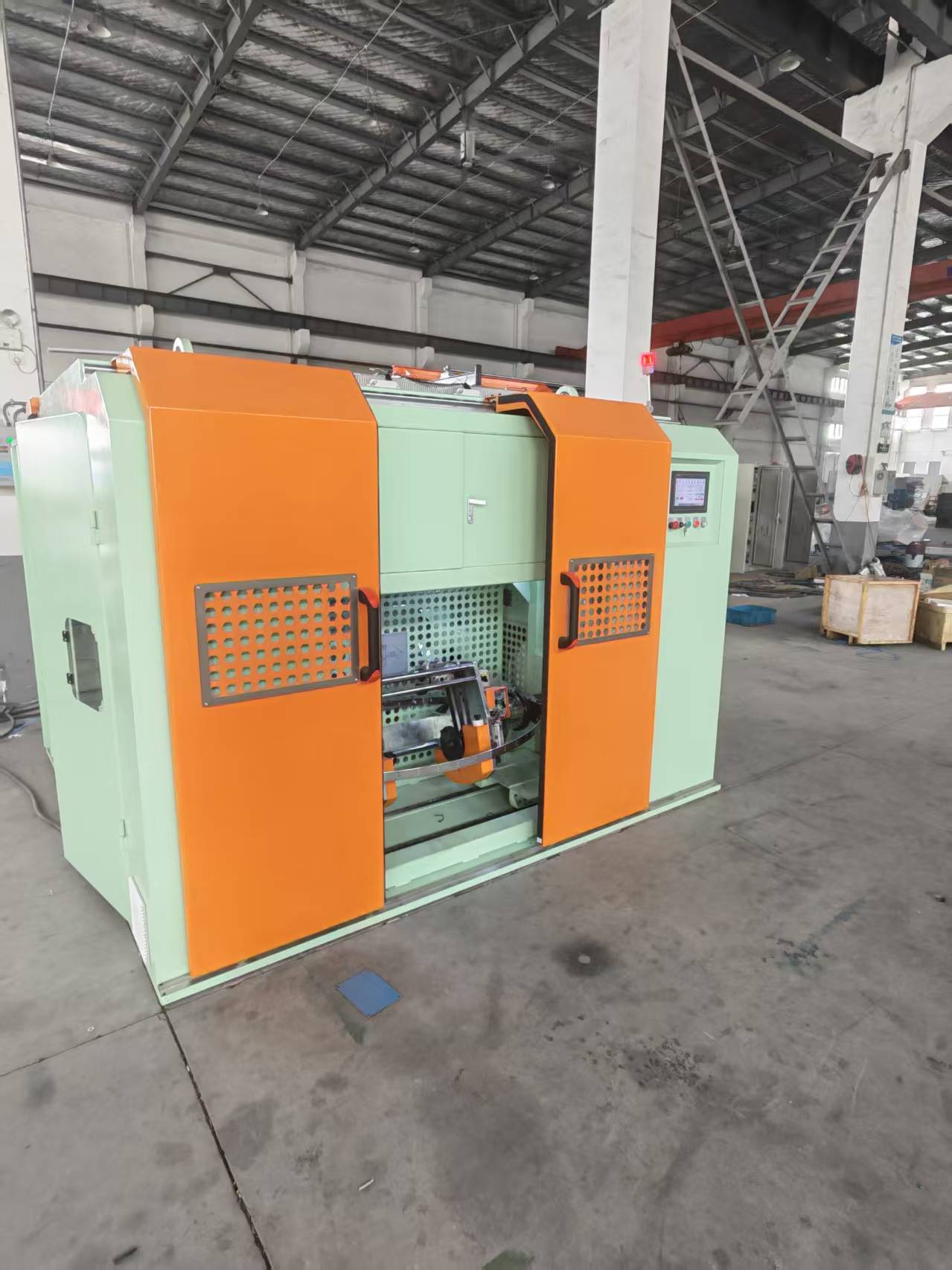

이중 꼬임 번처는 가는 연선 도체의 고속 생산을 지배하는 반면, 유성 연선은 개별 전선에 꼬임이 전혀 필요하지 않은 단층 및 압축 도체에 대체할 수 없습니다. 의 선택 와이어 좌초 기계 보빈 개수도 고려해야 합니다. 630mm 유성형 스트랜드더는 일반적으로 6개, 12개, 18개 또는 24개의 보빈을 수용하며 레이어의 최대 스트랜드 수를 직접 결정합니다.
와이어 연선 기계 선택을 위한 주요 요소
최적의 와이어 연선 기계는 측정 가능한 5가지 변수, 즉 도체 단면적, 원하는 꼬임 길이, 생산량, 재료 유형, 동심 또는 묶음 연선의 필요성으로 정의됩니다. 아래 순서에 따른 체계적인 평가는 비용이 많이 드는 과잉 사양이나 용량 부족 실수를 방지하는 데 도움이 됩니다.
- 컨덕터 사양을 정의합니다. 완성된 도체 크기(mm² 또는 AWG), 개별 전선 수 및 연선 직경을 식별합니다. 예를 들어, IEC 60228에 따른 클래스 5 유연한 도체에는 케이블의 최소 보빈 수를 지정하는 특정 연선 수와 직경이 필요합니다. 와이어 좌초 기계 .
- 필요한 꼬임 길이와 방향을 결정하십시오. 유성 연선은 와이어를 손상시키지 않고 도체 직경의 8배만큼 짧은 꼬임 길이를 유지할 수 있는 반면, 이중 꼬임 번처는 꼬임 비율이 10:1 ~ 20:1일 때 가장 잘 작동합니다. 누워 방향(S 또는 Z)은 최신 기계에서 전자적으로 설정됩니다.
- 시간당 킬로그램 단위로 목표 출력을 계산합니다. 250m/분 속도로 1.5mm² 연선을 생산하는 이중 트위스트 번처의 경우 출력은 약 45kg/h에 달할 수 있습니다. 이 그림을 사용하여 와이어 좌초 기계 귀하의 주문서 용량을 충족시킬 수 있습니다.
- 재료 호환성을 평가합니다. 구리, 알루미늄 및 주석 도금 도체에는 표면 손상을 방지하기 위해 각각 특정 보우 또는 롤러 재료가 필요합니다. 예를 들어 알루미늄 연선의 경우 세라믹 코팅 가이드를 사용하여 산화물 먼지 축적을 줄이는 이점이 있습니다.
- 자동화 및 전환 시간을 평가합니다. 자동 보빈 로딩 및 레이저 레이 길이 측정 기능을 갖춘 기계는 전환 시간을 45분에서 10분 미만으로 줄일 수 있으며 이는 단기 생산에 중요한 이점입니다.
생산 속도 및 생산량 비교
와이어 연선 기계의 생산량은 근본적으로 회전 구성 요소의 기계적 속도와 권취 용량에 의해 제한됩니다. 아래 표는 1.5mm² 연선 구리 도체에 대한 실제 제조업체 사양을 기반으로 세 가지 일반적인 구성에 대한 실제 출력 데이터를 제공합니다.
| 기계 유형 | 라인 속도(m/분) | 출력(kg/h) | 에너지 소비량(kW) | 폐기율(%) |
|---|---|---|---|---|
| 더블 트위스트 번처 | 280 | 48.5 | 15 | 0.8 |
| 행성의 스트랜더 (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| 견고한 케이지 스트랜더 | 55 | 18.2 | 30 | 0.5 |
더블 트위스트 번처는 동일한 단면에 대해 유성 연선의 생산량의 거의 두 배를 달성하지만 유성 설계는 불량률을 60% 이상 줄입니다. 속도와 정밀도 사이의 균형은 모든 작업의 핵심입니다. 와이어 좌초 기계 구매 결정.
주요 산업 전반의 애플리케이션
최종 사용 부문에 따라 연선 등급이 결정되며 이에 따라 필요한 특정 와이어 연선 기계 기술이 결정됩니다. 다음 부문은 이러한 기계로 생산되는 연선 도체에 의존합니다.
- 자동차 와이어 하니스 – 이중 트위스트 번처는 진동 저항이 가장 중요한 엔진실 배선에 필요한 얇은 벽의 매우 유연한 연선 도체를 생산합니다.
- 동력 전달 및 분배 – 고정 케이지 및 유성 연선은 최대 500kV의 중압 및 고전압 케이블용 압축 동심 도체를 제조하여 균일한 전류 분배를 보장합니다.
- 재생 에너지 시스템 – 태양열 발전소 및 풍력 터빈 케이블링에는 부식 및 열 순환을 방지하기 위해 고속 번처에서 생산된 미세하게 연선된 주석 도금 구리 도체가 필요합니다.
- 철도 및 대중교통 – 철도 차량 케이블은 매우 미세한 가닥 수를 달성하기 위해 유성 기계에서 종종 제작되는 매우 유연한 도체(IEC 60228에 따른 클래스 6)를 요구합니다.
- 의료기기 및 로봇공학 – 0.05mm² 이하의 초미세 연선은 특수한 관형 또는 단일 연선을 사용하여 섬세한 구리 또는 구리 합금 와이어의 파손을 방지합니다.
비용 분석 및 투자 수익
와이어 연선 기계는 상당한 자본 투자를 의미하지만 상세한 총 소유 비용 분석에 따르면 정밀 제어 기능을 갖춘 고가의 기계는 불량품 감소와 빠른 전환을 통해 3년 이내에 투자 비용을 회수하는 것으로 나타났습니다. 아래 표는 연간 200톤의 연선 구리를 생산하는 단일 교대 작업을 가정하여 이중 연선 번처와 유성 연선의 5년 비용 구조를 비교합니다.
| 비용 범주 | 더블 트위스트 번처 | 행성의 스트랜더 (12 bobbin) |
|---|---|---|
| 초기 장비 비용(USD) | $85,000 | $210,000 |
| 연간 에너지 비용($0.12/kWh 기준) | $2,160 | $3,170 |
| 연간 평균 스크랩 손실 | $4,600 | $1,800 |
| 일반적인 유지관리 비용/연도 | $3,200 | $4,800 |
| 총 5년 운영 비용 | $135,800 | $258,650 |
자동차의 얇은 벽 도체를 전문으로 하는 제조업체의 경우 이중 트위스트 번처는 킬로그램당 가장 낮은 비용을 제공합니다. 압축된 동심 도체가 필요한 유틸리티의 경우 유성 와이어 좌초 기계 더 높은 초기 비용에도 불구하고 기술적으로 실행 가능한 유일한 선택으로 남아 있습니다.
긴 기계 수명을 위한 유지보수 모범 사례
와이어 연선 기계의 예방 유지보수는 보우 또는 케이지 베어링 검사, 장력 센서 교정, 와이어 가이드 마모 모니터링의 세 가지 요소에 중점을 둡니다. 이러한 구성요소에 사소한 편차라도 꼬임 길이 오류와 도체 손상을 초래할 수 있습니다. 체계적인 유지 관리 루틴을 통해 측정 가능한 결과를 얻을 수 있습니다. Wire Association International이 47개 케이블 공장을 대상으로 실시한 2022년 조사에 따르면 주간 예방 유지 보수를 실시하는 시설은 월간 점검을 실시하는 시설에 비해 계획되지 않은 가동 중지 시간이 27% 더 적은 것으로 나타났습니다.
- 200시간 작동마다 활 베어링과 카본 브러시를 검사하십시오. 이중 트위스트 번처에서 마모된 보우 베어링은 꼬임 길이 일관성에 직접적인 영향을 미치는 진동을 유발합니다. 반경 방향 유격이 0.02mm를 초과하는 베어링을 교체하십시오.
- 댄서 암과 장력 센서를 매달 교정합니다. 개별 전선 사이의 장력 편차가 5%를 초과하면 연선이 고르지 않게 되고 완성된 도체에 높은 저항 지점이 생길 수 있습니다.
- 홈 가공의 첫 징후가 나타나면 세라믹 또는 경화 강철 와이어 가이드를 교체하십시오. 홈 깊이가 0.1mm보다 크면 와이어 표면이 마모되고 산화물 입자가 연선에 유입되어 전도도가 감소할 수 있습니다.
- OEM 일정에 따라 기어와 이송 장치에 윤활유를 바르십시오. 지정된 그리스 등급을 사용하십시오. 윤활유가 일치하지 않으면 연속 작동 시 500시간만 사용해도 기어박스가 과열될 수 있습니다.
- 매주 레이저 측정 시스템을 사용하여 누워 길이를 확인합니다. 꼬임 길이의 주기적인 드리프트는 캡스턴이 미끄러지거나 엔코더 커플링이 마모되었음을 나타내는 경우가 많으며, 이는 사양을 벗어난 제품을 생산하기 전에 교정할 수 있습니다.
와이어 연선 기계의 자동화 및 Industry 4.0
최신 와이어 연선 기계는 실시간 꼬임 길이 모니터링, 예측 유지 관리 알고리즘, 자동 보빈 교환 시스템을 통합하여 전체 장비 효율(OEE)을 85% 이상으로 높입니다. 선수 및 모터 베어링의 진동 센서는 최대 60시간 전에 베어링 고장을 예측하는 중앙 컨트롤러에 데이터를 공급하여 비상 정지 대신 예정된 교체를 가능하게 합니다. 자동 보빈 로딩은 작업자 개입을 교대당 12번의 수동 변경에서 0으로 줄여 설정 관련 가닥 파손의 가장 일반적인 원인을 사실상 제거합니다.
품질 관점에서 레이저 마이크로미터 어레이는 연선의 직경을 지속적으로 측정하고 이를 목표 값과 비교합니다. 직경이 0.02mm 이상 변동하면 PLC는 캡스턴 속도나 보빈 장력을 조정하여 오류를 수정합니다. 국제 전선 및 케이블 심포지엄에서 발표된 2024년 기술 문서에 따르면 이 폐쇄 루프 제어는 기존 개방 루프 기계에 비해 직경 변화를 68% 줄였습니다. OPC UA와 같은 연결 표준이 보편화되면서 모든 와이어 좌초 기계 이제 공장 제조 실행 시스템과 직접 통신하여 개별 릴 수준까지 추적성을 제공할 수 있습니다.
자주 묻는 질문
번칭과 동심 좌초의 차이점은 무엇입니까?
번칭, 이중 트위스트 수행 와이어 좌초 기계 , 정의된 기하학적 레이어 구조 없이 모든 와이어를 같은 방향으로 함께 꼬습니다. 일반적으로 유성형 또는 강성 연선에서 수행되는 동심 연선은 중앙 코어 주위의 정확한 나선형 층에 와이어를 배열합니다. 동심 도체는 표면이 더 매끄럽고 전류 분포가 더 균일하며, 묶음 도체는 더 유연하고 생산 속도가 더 빠릅니다.
꼬임 길이는 도체 성능에 어떤 영향을 미치나요?
꼬임 길이는 유연성과 직접적인 반비례 관계가 있고 전도성과 직접적인 관계가 있습니다. 짧은 레이 길이(예: 외경의 8~12배)는 유연성을 높이지만 전류 경로가 길어지기 때문에 전기 저항이 약간 높아집니다. 에서 와이어 좌초 기계 , 꼬임 길이는 권취 속도 대 회전자 RPM의 비율로 설정되며 동심 연선 구리 도체에 대한 ASTM B8과 같은 표준에서 지정한 허용 오차 범위 내에서 유지되어야 합니다.
하나의 기계로 구리와 알루미늄을 모두 연선할 수 있습니까?
응, 가장 현대적이야 와이어 좌초 기계s 구리와 알루미늄을 모두 처리할 수 있지만 와이어 가이드, 캡스턴 슬리브 및 장력 설정을 조정해야 합니다. 알루미늄은 인장 강도가 낮고 산화물 먼지가 발생하는 경향이 있으므로 백 텐션을 줄이고(일반적으로 구리보다 10~15% 낮음) 마모를 방지하기 위해 세라믹 또는 광택 스테인리스강 접촉 표면을 사용해야 합니다.
연선 기계에 베어링 교체가 필요하다는 징후는 무엇입니까?
기계 프레임에서 느껴지는 진동 증가, 작동 중 리드미컬한 소음 변화, 해당 PLC 명령 없이 ±2%를 벗어나는 꼬임 길이의 드리프트는 모두 잠재적인 베어링 마모를 나타냅니다. 이중 트위스트에 와이어 좌초 기계 , 베어링 하우징에서 측정된 진동 속도가 4.5mm/s RMS를 초과하면 보우 베어링을 교체해야 합니다.
와이어 연선 기계에 대한 올바른 투자
선택 와이어 좌초 기계 근본적으로 속도와 기하학적 정밀도, 자본 비용과 스크랩 손실 간의 균형을 맞추는 결정입니다. 10mm² 미만의 유연한 도체를 대량 생산하는 경우 이중 트위스트 번처는 달러당 비교할 수 없는 생산량을 제공합니다. 전원 케이블 및 압축 동심 도체의 경우 유성형 또는 강성 케이지 연선이 바람직할 뿐만 아니라 국제 표준을 충족하기 위해 기술적으로 필요합니다. 귀하의 생산 요구 사항을 여기에 제시된 데이터 및 비교에 맞춰 조정하면 다음을 지정할 수 있습니다. 와이어 좌초 기계 이는 향후 10년간 일관된 품질과 강력한 투자 수익을 제공할 것입니다.
