A 행성 좌초 기계 는 고유한 유성 운동을 통해 각 개별 가닥의 절대적인 직진도와 장력을 유지하면서 중앙 코어 또는 축을 중심으로 여러 가닥의 와이어 가닥을 함께 꼬는 고도로 전문화된 와이어 및 케이블 제조 장비입니다. 기존의 번칭 또는 견고한 케이지 스트랜더와는 달리 행성 좌초 기계 각 와이어 보빈이 기계의 중앙 샤프트를 공전하면서 자체 축을 중심으로 회전하도록 하여 개별 필라멘트의 바람직하지 않은 꼬임이나 역방향 뒤틀림을 완전히 제거합니다. IWMA(국제 전선 및 기계 협회)의 산업 데이터에 따르면 유성 연선 기술은 고전압 전력 케이블, 해저 케이블 및 정교한 데이터 전송 라인 생산에 없어서는 안 될 요소가 되었습니다. 여기서 꼬임 길이의 정밀도와 연선 도체의 기계적 무결성이 최종 전기 성능 및 작동 안전에 매우 중요합니다.

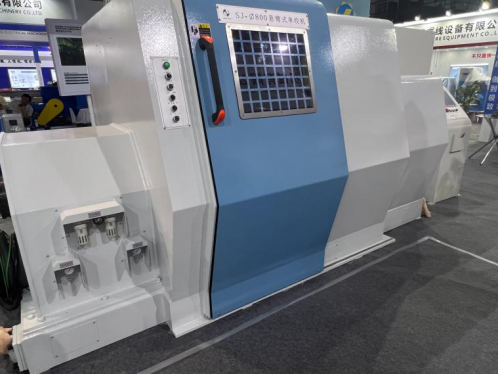

유성 좌초 기계란 무엇이며 어떻게 작동합니까?

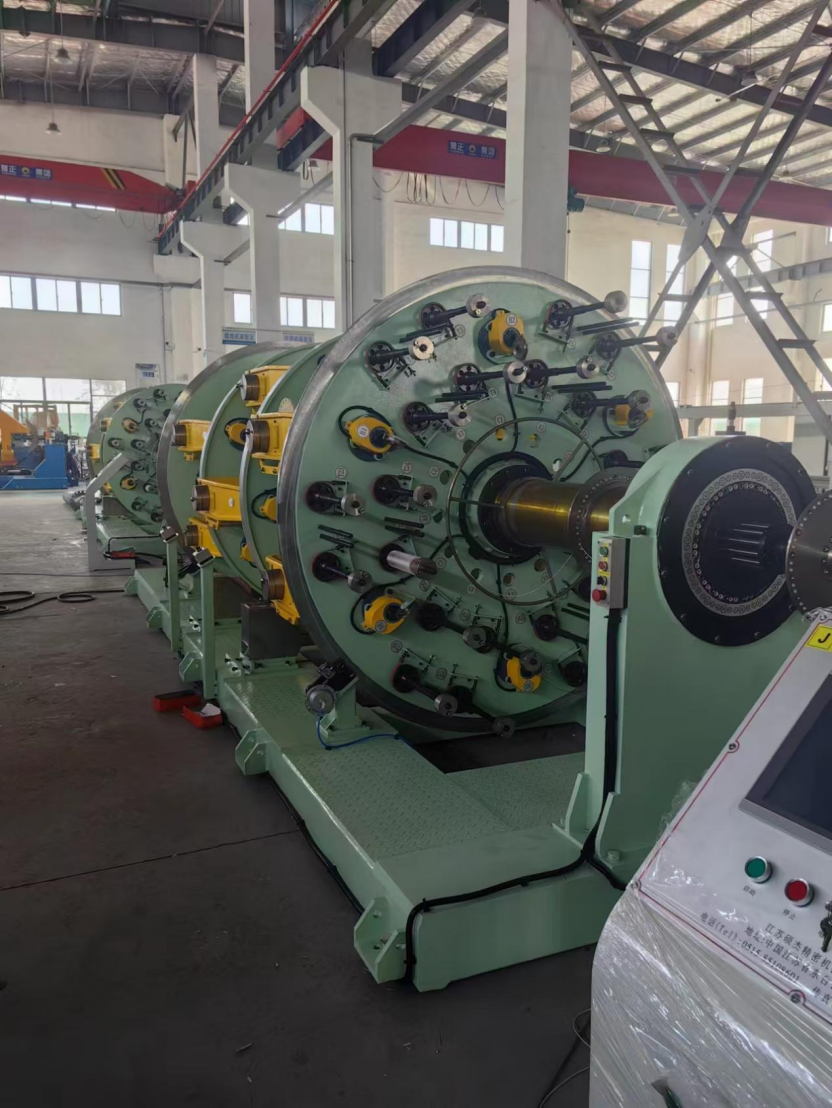

유성 연선 기계는 각 풀림 보빈이 더 큰 회전 메인 프레임 내에서 개별적으로 구동되는 회전 크래들에 장착되어 비틀림 응력이나 제어되지 않은 변형 없이 개별 와이어를 함께 꼬을 수 있는 다중 보빈 회전 시스템입니다. A의 기본 원리 행성 좌초 기계 지구가 태양 주위를 도는 동안 축을 중심으로 회전하는 것과 마찬가지로 기계의 각 와이어 보빈은 와이어를 갚기 위해 자체 중심을 중심으로 회전하는 동시에 연선 도체의 중앙 집합 지점 주위의 원형 경로로 운반됩니다. 이 이중 회전 메커니즘은 코어 주위로 나선형으로 감겨 있는 동안 고정 보빈에서 당겨질 경우 각 와이어에 축적되는 역방향 비틀림을 중화시키기 때문에 매우 중요합니다. 표준 레이업에서 18개의 보빈이 포함된 1/2인치(12.7mm) 레이 플레이트는 최대 12.7mm까지 처리할 수 있습니다. 37개의 개별 와이어 가닥 단일 패스에서 메인 로터의 회전 속도는 최대 분당 100~300회전 기계 크기와 와이어 게이지에 따라 다릅니다. 전체 작업은 꼬임 길이(코어 주위의 스트랜드가 한 번 완전히 회전하는 데 필요한 축 거리)가 ±1% . Wire Association International은 중압 및 고전압 전력 케이블에 사용되는 다층 동심 연선에 이러한 수준의 정밀도가 필요하다고 보고합니다. 이 케이블에서는 꼬임 길이의 사소한 불일치라도 부분 방전 및 조기 절연 실패로 이어질 수 있는 국부적인 전기 응력 지점을 생성할 수 있습니다.
기존 방법에 비해 유성 좌초의 중요한 장점
유성 연선 기계의 가장 큰 장점은 비틀림이 전혀 없는 연선 도체를 생산할 수 있다는 것입니다. 이는 개별 와이어의 신장 특성과 절단 강도를 유지하면서 뛰어난 기하학적 균일성을 달성합니다. 기존의 견고한 케이지 스트랜더 또는 관형 스트랜더에서는 보빈이 회전 프레임 내에 고정되고 와이어가 플랜지 위로 당겨져 코어 주위로 케이지가 완전히 회전할 때마다 각 와이어에 360도 비틀림이 발생합니다. 이러한 비틀림은 와이어를 영구적으로 변형시켜 인장 강도를 감소시키고 새장 현상(완성된 케이블의 외부 가닥이 굽힘이나 장력으로 인해 코어에서 분리되는 상태)에 취약해집니다. 대조적으로, 행성의 운동은 행성 좌초 기계 꼬임이 상쇄되어 케이블 구조 내에서 완벽하게 직선이 되는 스트랜드가 생성됩니다. 이를 통해 연선은 충전율(도체의 단면적에 대한 와이어의 전체 단면적의 비율)을 최대 100%까지 달성할 수 있습니다. 93% ~ 95% 이는 주어진 직경에 대한 전기 전도도를 최대화합니다. 전력 전송에 사용되는 구리 또는 알루미늄 도체의 경우 이러한 밀도 향상은 회선 저항 감소 및 I²R 손실 감소로 직접적으로 이어집니다. 또한 유성 연선 도체의 매끄럽고 컴팩트한 표면은 110kV 이상에서 작동하는 고전압 케이블에서 코로나 방전을 일으킬 수 있는 공극과 돌출부를 최소화합니다. 광범위한 테이핑 및 스크리닝의 필요성을 줄임으로써 제조업체는 대규모 생산 실행에 걸쳐 상당한 자재 비용을 절감할 수 있습니다.
현대 산업에서 유성 좌초 기계는 어디에 사용됩니까?
유성 연선 기계는 기계적 및 전기적 요구 사항이 너무 엄격하여 소량의 와이어 왜곡이나 꼬임 길이의 불규칙성도 용납될 수 없는 고성능 도체 생산에 주로 사용됩니다. 주요 적용 분야는 다음과 같습니다.
- 고전압 및 초고압 전력 케이블: 비틀림이 없고 완벽하게 압축된 도체 행성 좌초 기계 66kV~500kV 정격의 XLPE 절연 케이블에 필수적입니다. CIGRE 기술 브로셔 720에 따르면 유성 연선 분절 도체(Milliken 도체)의 매끄러운 외부 표면은 도체-절연 인터페이스에서 전기 트리잉 위험을 최소화합니다. 이는 지하 전송 네트워크에서 장기적인 케이블 고장의 주요 원인입니다.
- 잠수함 및 해저 전력 케이블: 이러한 케이블은 포설 작업 중에 지속적으로 동적 굽힘과 장력을 받습니다. 비틀림 없는 연선 구리 또는 알루미늄 와이어가 유지하는 높은 인장 강도와 유연성은 도체 파손을 방지하는 데 매우 중요합니다. CRU Group의 업계 분석가가 지적한 바와 같이 해저 케이블에 단일 장애가 발생하면 수리 비용이 수백만 달러를 초과할 수 있습니다.
- 특수 제어 및 데이터 전송 케이블: 로봇 팔, 항공우주 배선 및 고급 오디오 케이블에서 불규칙한 도체 형상으로 인해 발생하는 마이크 잡음이나 신호 반사는 허용되지 않습니다. 탁월한 동심도와 표면 매끄러움을 제공합니다. 행성 좌초 기계 일관된 임피던스와 신호 무결성에 필요한 안정적인 전기적 특성을 제공합니다.
- 스틸 코드 및 와이어 로프 생산: 타이어 보강 코드 및 고강도 리프팅 로프의 경우 개별 강철 필라멘트는 절단 시 풀리는 것을 방지하기 위해 잔류 비틀림 응력 없이 꼬여 있어야 합니다. 유성 스트랜드는 매우 정확한 꼬임 길이와 하중 시 회전이 없는 다중 스트랜드 로프를 생산하는 데 사용됩니다.
유성 스트랜더와 강성 케이지 및 관형 스트랜더 비교
케이블 제조업체가 새로운 생산 라인을 위한 연선 장비를 평가할 때 유성 연선, 견고한 케이지 연선, 관형 연선 중에서 선택하려면 제품 품질, 생산 속도 및 자본 투자 간의 균형이 필요합니다. 아래 표는 이 세 가지 기계 유형을 차별화하는 주요 성능 및 애플리케이션 매개변수를 직접 비교한 것입니다.
| 매개변수 | 유성 좌초 기계 | 견고한 케이지 스트랜더 | 관형 스트랜더 |
|---|---|---|---|
| 보빈 비틀림 | 제로 비틀림(유성 운동으로 인해 회전이 취소됨) | 완전 트위스트(케이지 안에 보빈 고정) | 가변 비틀림(뒤로 비틀기 메커니즘에 따라 다름) |
| 와이어 직진도 | 훌륭합니다. 개별 와이어는 완벽하게 직선으로 유지됩니다. | 가난한; 와이어는 영구적인 나선형 세트를 형성합니다. | 보통; 백 트위스트를 통해 부분적으로 곧게 펴짐 |
| 최대 회전 속도 | 100~300rpm(대형 로터) | 200~500rpm | 500~2,000rpm |
| 도체 크기 범위 | 대형; 최대 2,500 mm² 단면적 | 중대형 | 중소 규모; 최대 500mm² |
| 자본 투자 | 높음 | 보통 | 낮음~보통 |
| 기본 애플리케이션 | HV/EHV 전력케이블, 해저케이블, 와이어로프 | 가공 도체(ACSR), 범용 케이블 | 건축용 전선, 자동차용 전선, 데이터 케이블 |
표에 예시된 바와 같이, 행성 좌초 기계 가장 빠르거나 저렴하지는 않지만 최고 품질의 도체를 제공합니다. 40년 동안 지하 또는 수중에 설치되며 대규모 토목 공사 없이는 교체할 수 없는 케이블의 경우 유성 연선에 대한 추가 초기 비용은 단일 절연 결함의 수명 비용에 비해 무시할 수 있습니다.

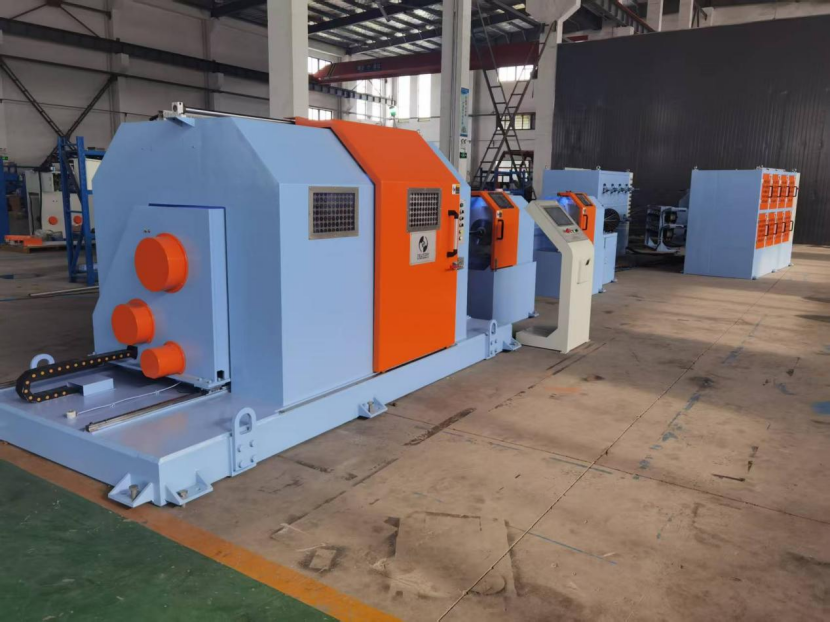

주요 기술 사양 및 운영 고려 사항
유성 연선 기계의 성능 범위는 보빈 용량, 로터 수, 최대 회전 속도 및 꼬임 길이 제어 시스템의 정밀도로 정의됩니다. 전력 케이블 도체 생산을 위해 설계된 일반적인 중간 크기 유성 연선은 다음과 같은 특성을 갖습니다.
- 보빈 직경: 페이오프 보빈의 범위는 플랜지 직경이 400mm ~ 630mm이며 와이어 용량은 최대 500킬로그램 보빈 당 구리 또는 알루미늄. 대형 도체 연선의 경우 라인에는 각각 여러 개의 보빈을 운반하는 6개 또는 12개의 로터가 포함될 수 있습니다.
- 와이어 직경 범위: 기계는 대략적으로 개별 와이어를 처리할 수 있습니다. 0.5mm ~ 5.0mm 직경은 롤러 가이드와 텐셔너 설정에 따라 특정 범위가 달라집니다.
- 누워 길이 제어: 현대식 서보 구동 행성 좌초 기계s HMI 터치스크린을 통해 조정 가능한 최소 30mm에서 500mm 이상의 레이 길이를 달성합니다. 꼬임 길이는 테이크업 캡스턴과 전자적으로 동기화되어 테이크업 릴이 채워지고 유효 직경이 변경되는 경우에도 일정한 비율을 유지합니다.
- 사전 비틀림 및 사후 성형: 압축된 도체의 경우 기계에는 들어가는 와이어에 약간의 소성 변형을 가하는 사전 비틀림 헤드와 연선을 최종 원형 또는 세그먼트 모양으로 압축하는 성형 후 다이 또는 롤러가 장착될 수 있습니다. IWMA 연례 회의에서 발표된 기술 문서에 따르면, 성형 후 힘의 적용은 다음과 같습니다. 2~4킬로뉴턴 채우기 비율을 추가로 3% 늘릴 수 있습니다.
유성 좌초 기계에 대해 자주 묻는 질문
유성 좌초와 번치 좌초의 차이점은 무엇입니까?
번치 스트랜딩은 각 개별 스트랜드의 위치를 제어하지 않고 단일 회전 보우 또는 케이지에서 모든 와이어를 함께 비틀어 임의의 꼬임과 상당한 와이어 왜곡을 초래합니다. 에이 행성 좌초 기계 반면에, 모든 와이어의 위치, 장력 및 비틀림을 정밀하게 제어하여 내부 비틀림이 전혀 없는 고도로 정렬된 동심원 레이를 생성합니다. 묶음 연선은 저가의 유연한 도체에 사용되는 반면, 유성 연선은 고신뢰성 전원 및 데이터 케이블에 사용됩니다.
유성 연선 기계가 압축된 도체를 생산할 수 있습니까?
예, 종종 선호되는 방법입니다. 와이어는 이미 비틀림이 없는 완벽한 동심 기하학으로 배열되어 있기 때문에 성형된 다이나 롤러의 압력 하에서 더욱 균일하게 압축됩니다. 에이 행성 좌초 기계 압축 헤드를 장착하면 매끄럽고 틈이 없는 표면을 유지하면서 도체 직경을 8% ~ 12% 줄일 수 있으므로 후속 압출 단계에서 필요한 절연 및 차폐 재료의 양이 크게 줄어듭니다.
유성 연선 기계에서는 어떤 재료를 처리할 수 있습니까?
이 기계는 어닐링 구리, 경인발 구리, 알루미늄, 알루미늄 합금, 아연 도금 강철 와이어 및 스테인레스 스틸을 포함한 철 및 비철 와이어를 모두 처리하도록 설계되었습니다. 재료 선택은 최종 사용 용도에 따라 달라집니다. 즉, 전기 전도성을 위한 구리와 알루미늄, 가공 전도체(ACSR) 및 와이어 로프의 기계적 강도를 위한 강철입니다. 중요한 요구 사항은 와이어가 모든 보빈에 걸쳐 균일한 장력을 유지하기 위해 일관된 직경과 신장 특성을 가져야 한다는 것입니다.
유성 연선 기계의 정확한 장력을 어떻게 유지합니까?
각 보빈 크래들에는 조정 가능한 기계식 마찰 브레이크 또는 활성 전자기 텐셔너가 장착되어 있습니다. 장력은 일반적으로 사이의 값으로 설정됩니다. 1 및 10 뉴턴 , 와이어 직경 및 항복 강도에 따라 다릅니다. 장력이 너무 낮으면 전선이 느슨해지고 도체의 기하학적 안정성이 저하됩니다. 너무 높으면 전선이 쓰러지거나 부러질 수도 있습니다. 보빈 사이의 불균일한 장력은 꼬임 길이 불규칙의 주요 원인이기 때문에 휴대용 장력 측정기를 사용하여 장력 시스템을 정기적으로 교정하는 것은 제품 품질을 유지하는 데 필수적입니다.
안정적인 대용량 전력 전송 및 데이터 통신에 대한 수요가 지속적으로 증가함에 따라 행성 좌초 기계 첨단 케이블 제조의 초석으로 남아 있습니다. 비틀림이 없고 기하학적으로 완벽한 도체를 제공하는 능력은 더 빠르지만 덜 정밀한 연선 방법으로는 따라올 수 없습니다. 전선 및 케이블 생산업체는 행성 기술에 투자함으로써 전력망, 해상 풍력 발전소 및 통신 네트워크를 연결하는 중요한 도체가 가장 까다로운 조건에서도 수십 년 동안 안전하고 효율적으로 작동하도록 보장합니다.
