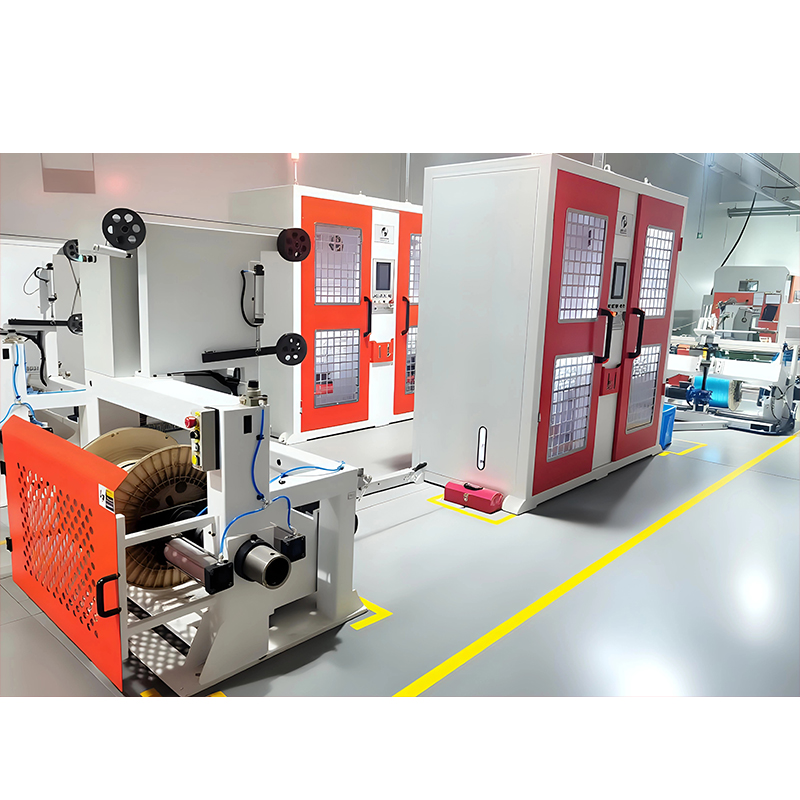

수치 제어 수직 이중층/다층 서보 테이핑 기계

케이블 제조 산업은 특히 데이터 전송, 자동차, 로봇 공학 및 신에너지 부문의 응용 분야에서 더 높은 성능, 더 높은 신뢰성, 더 복잡한 설계에 대한 요구가 심화되고 있습니다. 고주파 신호 전선, 로봇 케이블 또는 자동차 하네스와 같은 특수 케이블 제조의 중심에는 중요하고 정밀성에 의존하는 프로세스인 절연 테이핑 또는 래핑이 있습니다. 이 프로세스는 도체 주위에 균일하고 틈이 없는 절연층을 구축하는데, 이는 전기적 무결성, 신호 충실도 및 장기적인 내구성의 기본입니다.

특히 복잡한 도체의 다층 설계에 대한 최신 케이블의 엄격한 요구 사항을 충족하는 것은 전통적인 기계적 테이핑 시스템을 부적절하게 만들었습니다. 업계는 일관성, 속도, 적응성을 보장하는 고정밀 디지털 제어 시스템을 향해 변화하고 있습니다. 이는 다음과 같은 솔루션이 해결하는 정확한 기술 격차입니다. 수치 제어 수직 이중층/다층 서보 테이핑 기계 강소 Newtopp 정밀 기계에서. 이 시스템은 차세대 테이핑 기술을 구현하고, 다축 서보 알고리즘과 조정된 수직 이중 스테이션 제어를 활용하여 절연층 적용 방식을 변화시켜 보다 스마트하고 성능이 뛰어난 케이블 생산 장비에 대한 요구에 직접적으로 응답합니다.

절연테이핑의 핵심 개념

기술적 도약을 이해하려면 단열 테이핑 공정의 기본 목표와 과제를 이해하는 것이 중요합니다.

• 주요 목적: 핵심 기능은 PTFE, 폴리에스터 또는 복합 필름과 같은 절연 테이프를 전도성 코어(단일 와이어, 연선 또는 병렬 도체일 수 있음) 주위를 정밀하게 겹치도록 나선형으로 감싸는 것입니다. 이는 연속적이고 균일한 유전체 장벽을 생성합니다.

• 핵심 과제 - 장력 제어: 일관된 테이프 장력이 가장 중요합니다. 장력의 변동은 고르지 못한 랩 밀도, 틈, 주름 또는 늘어진 테이프를 유발하여 전기 성능을 저하시키는 절연 결함을 초래합니다. 연구에 따르면 효과적인 장력 제어는 최종 제품 품질의 주요 결정 요인이며, 현대 전략은 더 높은 정확성과 단순한 시스템을 위한 폐쇄 루프, 센서리스 또는 간접 제어 방법에 초점을 맞추고 있습니다.

• 정밀성 요구 사항 - 경로 안정성: 테이프가 도체와 접촉하는 지점(형성 지점)은 공간적으로 안정적으로 유지되어야 합니다. 기계 가속, 일정한 속도 또는 감속 중 드리프트는 일관되지 않은 중첩 또는 피치를 초래하여 절연체의 무결성과 균일성을 손상시킵니다.



산업 지표

개념에서 측정 가능한 성능으로 이동하면서 업계에서는 몇 가지 주요 지표를 기준으로 테이핑 장비를 평가합니다. 다음 표는 수치 제어 수직 이중층/다층 서보 테이핑 기계와 같은 고급 서보 구동 솔루션의 기능과 기존 시스템의 기능을 대조합니다.

조정을 통한 안정성
단순화된 다이어그램은 주요 기술 차별화 요소를 시각화하는 데 도움이 됩니다. 기존 시스템에서는 도체 피드와 테이프 헤드 이동을 느슨하게 결합된 것으로 처리하여 경로가 불안정해지는 경우가 많습니다. 대조적으로, 진정한 서보 테이핑 시스템은 이를 조정된 다축 시스템으로 취급합니다. 모션 컨트롤러는 도체 회전(C축), 테이핑 헤드의 수평 이동(X축) 및 이중 레이어 시스템의 수직 위치 지정(Y축)을 실시간으로 동기화합니다. 동적 장력 제어와 결합된 이 전자 기어링은 테이핑 형성 지점을 공간에 고정하여 속도 변화에 관계없이 완벽한 랩 일관성을 보장합니다.

미래의 테이핑 솔루션을 형성하는 궤적

케이블 장비 부문은 고정적이지 않습니다. 몇 가지 강력한 추세가 혁신을 주도하고 차세대 기계에 대한 요구 사항을 정의하고 있습니다.

1. 극도의 정밀성과 소형화를 위한 추진: 소비자 가전, 의료 기기, 로봇 공학용 케이블이 더 작고 복잡해짐에 따라 테이핑 작업에서 초정밀도에 대한 수요가 급증하고 있습니다. 이는 기계적 정확성을 뛰어넘어 고급 서보 시스템이 뛰어난 영역인 테이프 배치 및 장력에 대한 밀리미터 미만의 제어가 필요합니다.

2. 통합 및 스마트 제조: 장비는 더 이상 고립된 섬이 아닙니다. 완전히 통합되고 데이터가 풍부한 생산 라인을 지향하는 추세입니다. 최신 테이핑 기계는 표준 통신 프로토콜(EtherCAT 또는 Modbus 등)을 제공하고 원격 모니터링을 지원하며 프로세스 분석 및 예측 유지 관리를 위한 데이터를 제공해야 합니다.

3. 재료 다양성 및 지속 가능성: 제조업체는 더 높은 온도 등급, 환경 규제 또는 비용 목표를 충족하기 위해 새롭고 도전적인 단열 재료를 탐색하고 있습니다. 장비는 애플리케이션 품질을 저하시키지 않으면서 기존 폴리머부터 고급 복합재까지 다양한 테이프 재료를 처리해야 합니다. 더욱이, 에너지 효율적인 설계는 경쟁력 있는 필수 요소가 되고 있습니다.

4. 운영 민첩성에 대한 요구: 짧은 제품 수명주기와 다품종, 소량 생산 실행에는 빠르게 전환할 수 있는 장비가 필요합니다. CNC 서보 테이핑 기계의 프로그래밍 가능성과 디지털 사전 설정 기능은 이러한 요구를 직접적으로 해결하여 가동 중지 시간을 줄이고 공장의 유연한 제조 역량을 확장합니다.

이러한 추세는 단열 테이핑이 완전히 디지털화되고 적응력이 뛰어나며 완벽하게 통합되는 프로세스가 될 미래를 총체적으로 나타냅니다. 수치 제어 수직 이중층/다층 서보 테이핑 기계의 기술적 기반(디지털 코어, 서보 정밀도 및 지능형 제어)은 이러한 미래에 정확하게 맞춰져 있어 오늘날의 도구일 뿐만 아니라 미래의 케이블 제조 과제를 위한 플랫폼이 됩니다.

자주 묻는 질문(FAQ)

Q: 수직 서보 테이핑 기계는 어떤 유형의 도체를 처리할 수 있습니까?
답: 우리 기계는 탁월한 토폴로지 적응성을 위해 설계되었습니다. 단순한 단일 단선 도체부터 복잡한 연선 또는 병렬 도체까지 광범위한 범위를 효율적으로 처리할 수 있으며 다양한 구성의 연속 중심 래핑 요구 사항을 수용합니다.

Q: 테이프 릴 직경이 감소함에 따라 시스템이 어떻게 일정한 장력을 유지합니까?
답: 우리는 정교한 폐쇄 루프 장력 감지 모듈과 실시간 계산 보상 메커니즘을 사용합니다. 이 시스템은 테이프 릴의 변화하는 관성과 직경에 동적으로 조정되어 단순한 시스템에서 흔히 발생하는 제한 사항인 수동 작업자 개입 없이 전체 실행에 걸쳐 일정한 장력 장을 유지합니다.

질문: 이 기계는 고주파 케이블에 필요한 정확하고 일관된 오버랩을 생성할 수 있습니까?
답: 물론입니다. 프로그래밍 가능한 모션 컨트롤러는 정확한 테이프 중첩 비율을 디지털 방식으로 사전 설정합니다. 더 중요한 것은 다축 조정이 가속, 일정한 속도 및 감속 중에 테이핑 형성 지점의 공간 좌표에서 제로 드리프트를 보장한다는 것입니다. 이러한 공간적 안정성은 고주파 신호 전선에서 최적의 전자기 호환성(EMC)에 필요한 완벽하고 틈 없는 절연을 달성하는 데 매우 중요합니다.

질문: 우리는 특정 폭과 피치 요구 사항을 충족하는 고유한 케이블 디자인을 보유하고 있습니다. 커스터마이징이 가능한가요?
답: 그렇습니다. 우리 기계의 핵심 기능은 지능형 배열 토폴로지입니다. 축형 테이크업 시스템은 폭과 피치 매개변수를 3차원으로 자유롭게 정의할 수 있도록 지원하므로 엔지니어가 복잡한 와이어 게이지 및 설계 사양에 맞게 맞춤화된 정확한 배열 매트릭스를 생성할 수 있습니다.
